mpo光纤布线百科

mpo光纤布线是数据中心不断增加高密度布线的理想方案,具备安装简单、布线系统设计紧凑,精度高、即插即用等特点

MPO跳线

mpo光纤布线的简介

mpo光纤布线是将高密度mpo光纤跳线与工厂带状光缆在现场完成端接、测试和装备,即插即用,能快速配置。

mpo光纤布线的设备

为了mpo光纤布线系统的需求通常会用到mpo光纤跳线、mpo光纤配线盒、 mpo适配器以及 mpo适配器面板这四种设备,具体详细介绍如下:

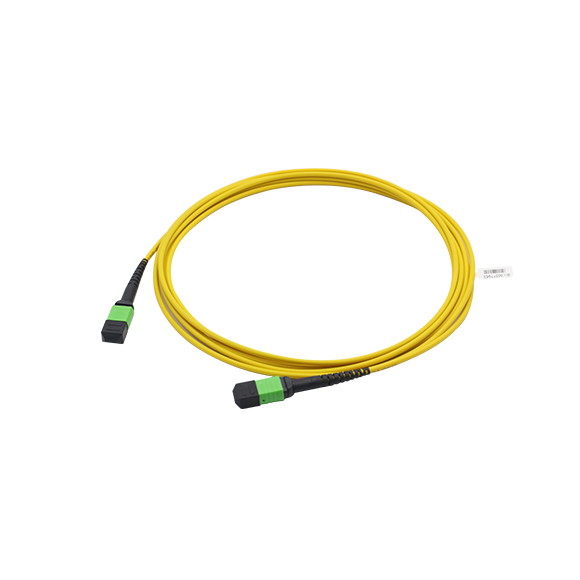

1.mpo光纤跳线

mpo光纤跳线是由mpo连接器和光缆组成。mpo光纤跳线的分类有很多种,按接头类型可分为mpo主干光纤跳线和mpo分支光纤跳线;按光纤芯数可分为8芯、12芯、24芯、36芯、48芯、72芯和144芯mpo光纤跳线。

2.mpo光纤配线盒

mpo光纤配线盒通常部署在数据中心的高密度MDA(主配线区)和EDA(设备配线区)的ODF光纤配线架中,其采用模块化设计,具有插入损耗低、部署灵活等特点,也可与FHD光纤配线箱搭配使用实现容量的扩展。

3.mpo适配器

mpo适配器主要是用来连接两个连接器,应用于光纤通信系统、局域网、广域网、光纤接入网等,具备了插入损耗低、互换性好、耐高温等特点。

4.mpo适配器面板

mpo适配器面板是用来实现各种预端接产品的互联,完成光纤的接入和端口的输出,它能有效地提高端口密度。

mpo光纤布线的优势

1.能简化布线流程,方便管理线缆。
2.即插即用,使得安装简单,施工快速,能有效地节省安装时间。
3.布线系统设计紧凑,精度高。

mpo光纤布线的应用

1.数据中心SAN(存储局域网)

mpo即插即用模块满足数据中心SAN高密度模块化的布线以及重新配置操作方便的要求。

2.主机托管数据中心

超高密度mpo布线系统的灵活性和扩展方便的特点满足了主机托管数据中心对网络的扩展性和灵活性的高要求。

3.企业网/校园网

超高密度mpo光纤配线盒具有即插即用的特性,可使安装快捷操作方便,无需专业光纤知识都可操作。

4.电信中心办公室

mpo布线系统的容量大,用于高密度机架中能提升空间利用率,故适用于电信中心办公室。

mpo光纤布线的注意事项

1.在还未连接mpo光纤跳线时,请勿提前拔出跳线的防尘帽,以防跳线端面造成污染损坏。
2.在mpo光纤布线时,请勿让mpo光纤接头端面触碰任何东西,否则会造成光纤链路的损耗过大。如果不小心触碰到mpo光纤接头端面,请用mpo清洁器将其清洁后再进行对接。
3.在mpo光纤布线时,请勿大力拉扯或挤压光纤跳线,以免光纤跳线受到损坏。
4.在对接Mpo光纤接头时,听到“嘀咔”的脆响声,才表示对接到位,否则需重新插拔对接。
