MPO(Multi-fiber Push On)是MT系列连接器的其中一种。MPO的紧凑设计，使其芯数多、体积小，广泛应用于在布线过程中需要高密度集成光纤线路环境中，FTTX及40/100G SFP、SFP+等收发设备内部的连接应用。MPO产品主要包括MPO光纤跳线、MPO光纤适配器、MPO散件、MPO插芯、MPO配线盒、MPO连接器、MPO光缆等。
1、什么是MPO产品的极性？
在光纤链路两端的发送端（TX）到接收端（Rx）的这种匹配就被称为极性。MPO产品的极性有3种 ：（正极性）A型、（翻转线对来校正极性）B型和（交叉极性）C型。

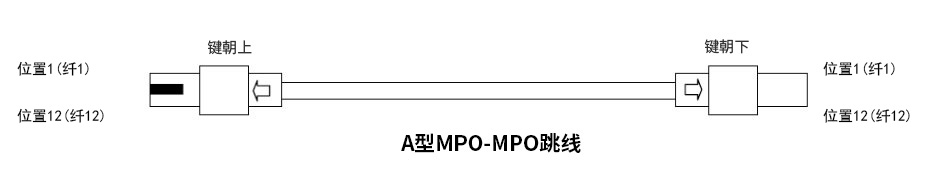

正极性：A型MPO-MPO跳线，跳线两端纤芯排列位置相同，一端定位键朝上，一端定位键朝下。

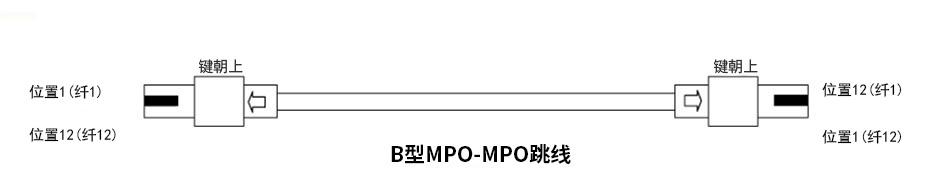

翻转线对来校正极性：B型MPO-MPO跳线，跳线两端纤芯排列位置相反，一端的纤芯1在另一端的位置是12，两端的定位键方向相同。

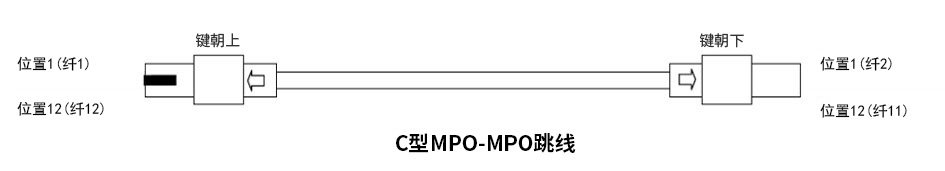

交叉极性：C型MPO-MPO跳线，相邻的一对纤芯位置交叉，一端的纤芯1在另一端的位置2，一端的纤芯2在 另一端的位置是1，一端定位键朝上，一端定位键朝下。
2、该如何管理极性？
TIA568标准规定的三种极性方法分别叫做A类、B类和C类。为了达到TIA568标准，MPO主干光缆也分为直 通、完全交叉和线对交叉三种。
A类方法：采用的是一种直通配线的模块和2种不同的跳线，一端跳线是直通的线对，另一端跳线是反转 的线对。下图（Rx表示接收，Tx表示发射）反映的是A类连接方式，这种连接方式使用的是直通MPO主干光缆，为 了保证极性的准确性，光纤链路左侧使用的是标准双工A-B型跳线，右侧使用的是A-A型跳线。

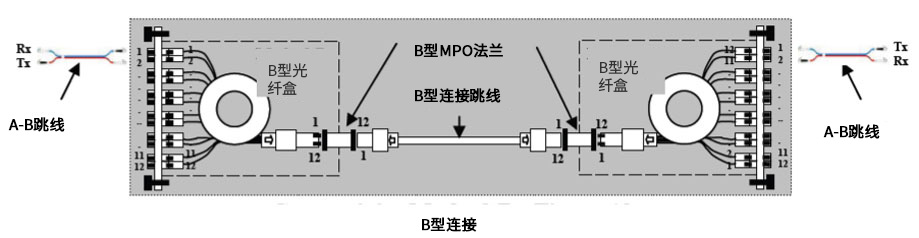

B类方法：采用的是一种直通配线的模块和一种直通线对的跳线。下图反映的是B类连接方式。这种连接 方式使用的是完全交叉MPO主干光缆，由于完全交叉MPO主干光缆两端的光纤对应的位置相反，因此光纤链路两端 都使用的是标准A-B型跳线。

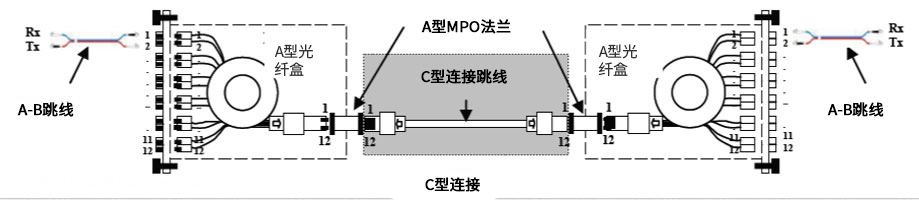

C类方法：采用的是主干光缆中翻转线对来校正极性，使用的是相通的模块和相同的跳线。下图反映的 是C类连接方式。C类连接方式使用的是线对交叉MPO主干光缆，光纤链路两端都使用的是标准A-B型跳线。
3、如何测试极性？
无论是8根、12根光纤还是24芯光纤，都要用MPO/MTP极性测试仪检测MPO产品的线序状态和MPO系统中的单根光纤故障。
4、使用什么极性方法将网络升级到40G?
40G传输通常使用12芯MPO/MTP连接器，在12芯孔中，只用8个芯用来传输和接收信号。左边的四个芯孔用来发射信号，右边的四个芯孔用来接收信号，中间的四个芯孔不使用。根据40GBase-SR4标准，这种极性方法可以利用多个10G的通道进行40G传输。
5、使用什么极性方法将网络升级到100G?
第一种解决方案是使用24芯的MPO连接器，上面中间的10个芯孔用来接收信号，下面中间的10个芯孔用来发射信号。
第二种解决方案是使用两个并排的12芯MPO连接器，左边MPO/MTP连接器的10个芯孔用来发射信号，右边MPO/MTP连接器的10个芯孔用来接收信号。
第三种解决方案同样是使用两个堆叠的12芯MPO连接器，上部的MPO连接器的10个芯孔用来接收信号，下部的MPO/MTP连接器的10个芯孔用来发射信号。
总结
网络工程师使用MPO产品来满足日益增长的高速率传输需求时面临着极性问题，首先要选择合适的极性方法，然后选择对应满足条件的MPO光器件来支持这种极性方法。
