MPO技术——极具成本效益的40G以太网解决方案

凭借创新的多光纤连接器,MPO技术在为高性能数据中心网络建设奠定基础的同时,也在不断满足更高的带宽和更长远的需求。此外,MPO技术也使网络向40/100G转移变得更为简单和高效。在这篇文章中,我们将介绍现实生活中MPO技术的实际应用以及40G以太网布线的实际应用。



MPO组件

首先,我们将介绍MPO连接器的组件。我们都知道MPO连接器最大可实现72芯的连接。连接必须保证其两端的稳定性,正确对齐,这是实现所需传输参数的基本条件。错误的连接方式可能会损坏元件从而导致链路故障。

MPO连接器有两种,公头和母头。引脚可以实现精确校准,保证光纤端面不偏移。

MPO连接器

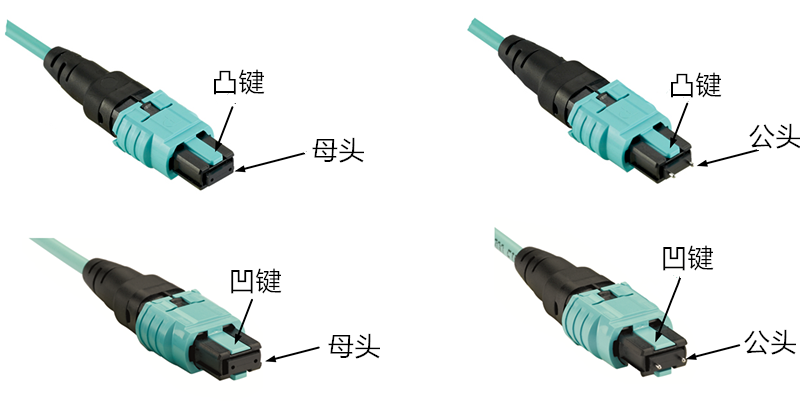

连接器上端的鼻子和导槽可以确保适配器与连接器彼此对准连接。根据键的位子不同,有两种不同的MPO适配器适用:一种是"凸键"到"凹键",即连接器的一端是凸起的另一端是凹陷的。通过旋转180°,两个连接器可以实现互连。另一种是"凸键"到"凸键",即两个键都是朝上的,两个连接器在相对于彼此处于相同位置时可连接。

连接规则

1.实现一个MPO连接时,需要使用一个公头、一个母头以及一个MPO连接器,如下图。

MPO连接器示意图

2.不要用公头连接公头,或是用母头连接母头,应该是用公头与母头如上图连接。在母头到母头的连接中,由于没有引脚,两个连接器的纤芯不在同一高度,进而产生损耗;然而,公头到公头的连接,两个引脚相互撞击,不仅没有建立起连接,这种连接可能会损伤连接器。

3.不要拆除MPO连接器。引脚很难与MPO连接器分离,在这个过程中,光纤也很容易损坏。另外,如果打开连接器外壳,保修将无效。



MPO跳线

MPO跳线有着安装简便、质量保证和可靠性强等优点,它有以下几种不同类型:

MPO主干光纤跳线

MPO主干光纤跳线可与MPO模块连接,形成一个永久链路。这种跳线有12芯、24芯、48芯以及72芯等不同芯数。跳线的末端可以根据客户需求实现与MPO连接器的端接。这种MPO主干光纤跳线可以创建一个简单的,极具成本效益的40G网络安装结构化布线系统。MPO主干跳线在布线前需要精细规划,但是一旦布线成功,将带来许多好处,例如更高的质量、更小的偏差、更短的安装时间,更好的保护以及更低的总成本等等。

MPO分支光纤跳线

MPO分支光纤跳线可以实现多个不同类型的连接器间的互连。例如,一个8芯MPO分支光纤跳线有8个LC高密度连接器和一个MPO连接器,这不仅能够方便布线,也可以稳定40G网络性能。

Y型跳线

Y型跳线通常用于2对1连接,典型的应用是向100G网络的迁移,将两根12芯主干跳线连接到一根24芯光纤跳线上。另一种少见的连接方式是将三根8芯MTP连接器与一根24芯光纤实现永久链路,实现到40G的迁移。

40G 以太网MPO光纤跳线解决方案

平行光信道和OM3、OM4多芯多模光纤跳线可用于实现40G。小直径的光纤在铺设时不会遇到问题,但是如果端口突然要适应四倍甚至十倍数量的连接器,这种大量的连接器将不能被传统的单独连接器所覆盖。

总结

对于40G并行光链路来说,MPO连接器和MPO跳线是实现良好连接的中心部件。这种连接可以判定插入损耗预算是否超过了衰减预算、回波损耗是否足够高以及是否可以达到所需带宽,满足最高需要。
