一分钟了解10G BIDI SFP+ ZR工业级光模块

随着5G部署的日趋激烈，工业级光模块需求越来越大。易飞扬（Gigalight）适应市场潮流，在原有产品线基础上，将于近期推出全系列应用于城域网DWDM系统等场景的10G工业级光模块，主要封装形式为XFP和SFP+。本文将对其中的10G SFP+ BiDi光模块做一个简单介绍。

10G SFP+ BiDi ZR简介

SFP+是一种封装形式，BiDi指单纤双向，即可以在一根光纤上实现双向传输。ZR代表的是Ze best Range，也就是“最长距离”，支持在单模光纤上传输1550nm波长，传输距离可达到80km，最初是思科推出的私有万兆以太网标准，不在IEEE 802.3ae标准的物理层协议内，后来参与厂家渐多，变成了MSA的形式。

10G SFP+ BiDi ZR光模块的发射机部分采用EML调制的激光器，探测器部分采用APD雪崩二极管方案，内置CDR，较好地提升了模块性能，灵敏度为纤后-22dBm。对于EML激光器而言，温度是影响发射光波长的重要因素，按业界标准，每1℃引起的波长偏移要小于0.12nm；10G SFP+ BiDi 80km光模块采取ADI的ADN8833加软件PID算法来控制激光器温度，保证激光器稳定出光。

易飞扬（Gigalight）根据市场需求推出的三款不同的SFP+ ZR版本

BiDi光模块和传统模块的区别

BiDi光模块和传统双纤双向光模块主要区别在于BiDi光模块配备了波分复用（WDM）耦合器，也就是双工器，根据波长的不同将在一根光纤上传输的数据进行汇合和分离。

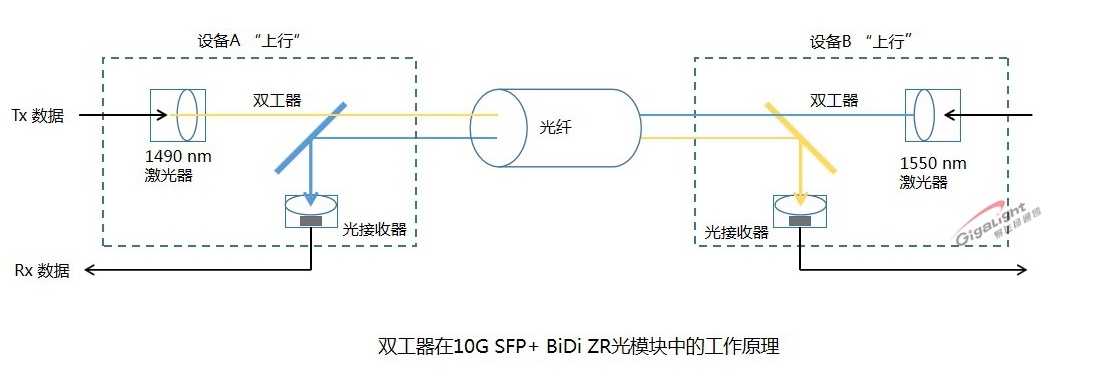

为了能够高效地工作，BiDi光模块必须配对使用，通过调谐双工器以匹配发射器和接收器的期望波长，实现数据的双向传输。如下图所示，易飞扬（Gigalight）的10G SFP+ BiDi 80km光模块与设备A（上行）和设备B（下行）进行了连接，那么光模块A的双工器必须有一个1550nm的接收波长和一个1490nm的发射波长。光模块B的双工器必须有一个1490nm的接收波长和一个1550nm的发射波长。

BIDI光模块的优势：

BiDi光模块减少了光纤布线基础设施的成本和光纤跳线面板上的端口数量，也减少了专门用于光纤管理的托盘占用空间——这对于光纤资源不足的用户来说是个更好的选择。

从价格上来讲，尽管BiDi光模块（WDM光模块）价格高于传统双纤双向光模块，但是每单位传输距离上所使用的光纤数量也减少了一半；对于许多网络而言，使用更少的光纤所节约的成本远远超过了双纤双向光模块相对较高的购买金额。

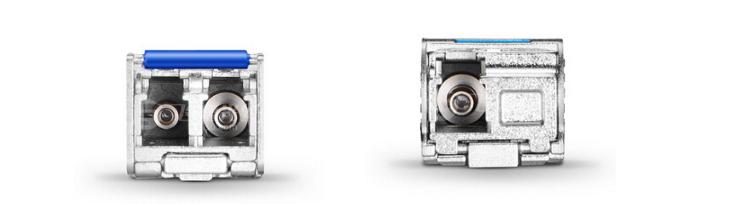

和传统的双纤双向光模块有两个光纤插孔所不同的是，BiDi光模块只有一个插孔

小结：

总的来说，双纤双向光模块和BiDi光模块使用起来效果是一样的。单纤双向BiDi光模块比较贵，但是可以节省光纤资源，大大降低网络的布置成本，但是必须成对搭配使用。虽然说当前90%以上的模块厂商都有10G SFP+ ZR模块，但是拥有10G 单纤双向的长距离工业级光模块的厂商可谓屈指可数。可以说在10G工业级产品领域，10G SFP+ BiDi ZR光模块象征了易飞扬（Gigalight）在行业的领先地位。欲知更多详情，可联系我们的销售人员。
