PON的协议与模块

上周，我们介绍了PON的相关原理及应用，（回顾前文）。本周，我们来继续探讨PON的相关协议及光模块。

PON相关协议标准

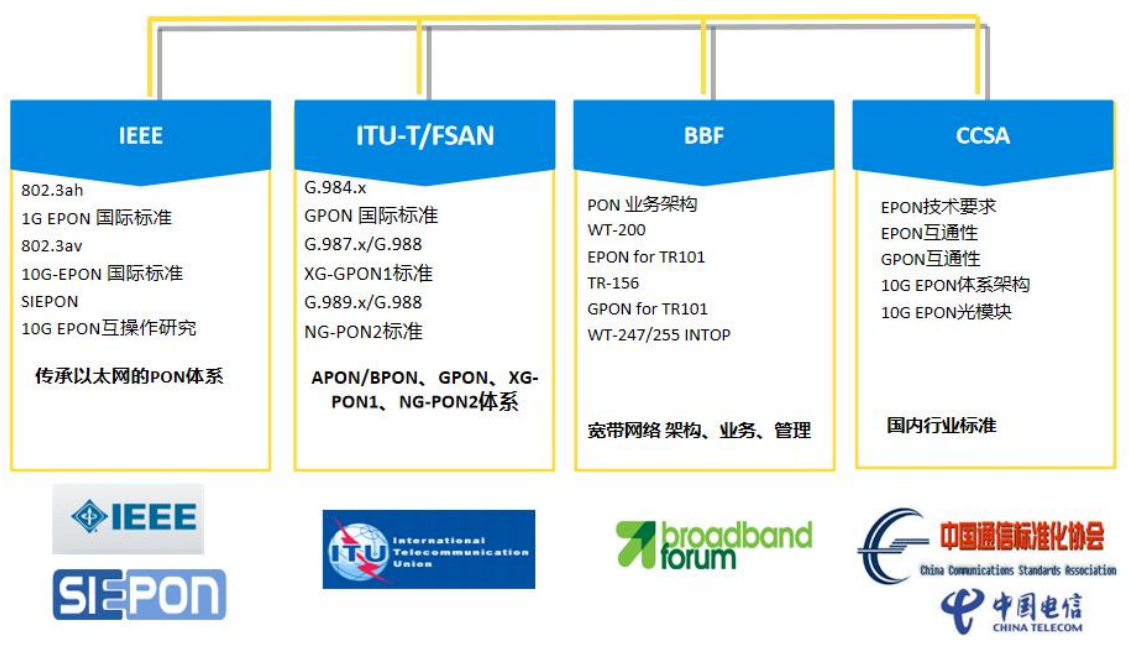

多个标准组织起草了多个PON协议标准，目前应用最广泛的有EPON、10GE PON、GPON、XG-PON、XGS–PON。

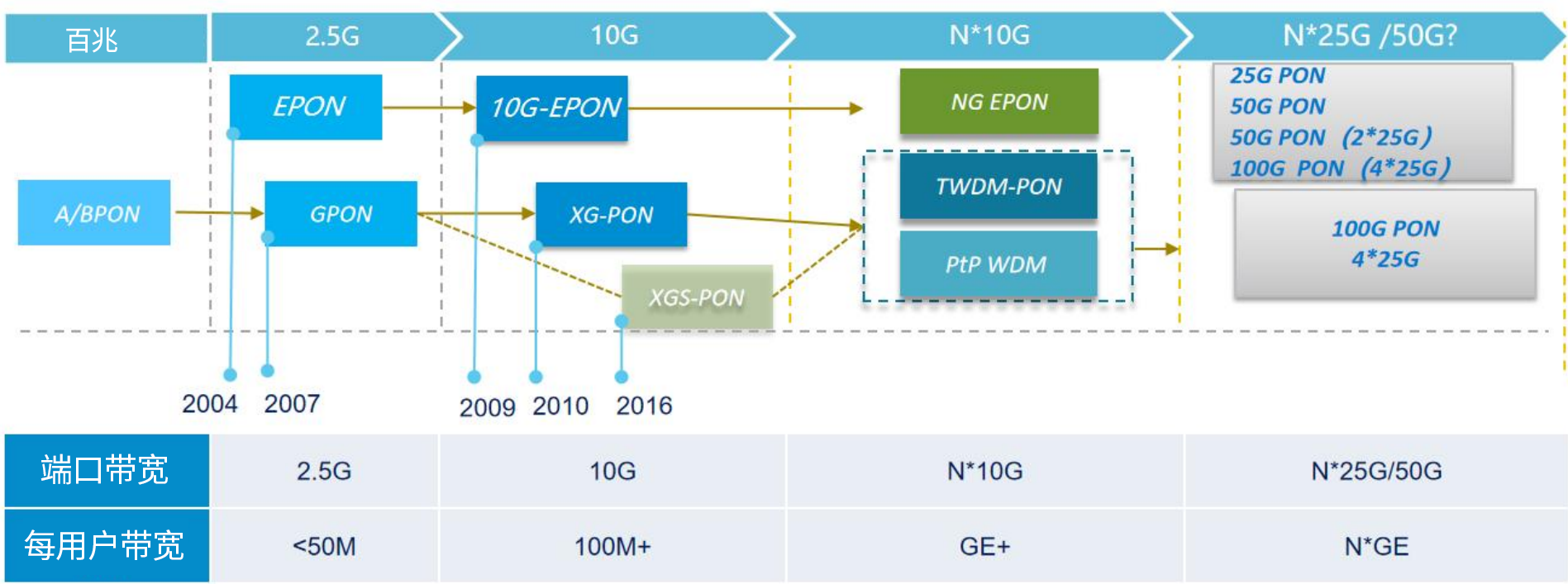

PON协议的发展与选择

• 2012年Q2，FSAN选择TWDM-PON做为NG-PON2的主要技术方向，PtP WDM是有效的补充。
• FSAN新确定了XGS-PON标准来满足对称10G带宽的需求，2016年Q3发布XGS-PON的标准。
• IEEE于2015.7建立NG-EPON Study group。
• 目前50Gbps PON成为行业热点，中国网络设备引领者的华为及中兴通讯已取得领先。

PON模块解读

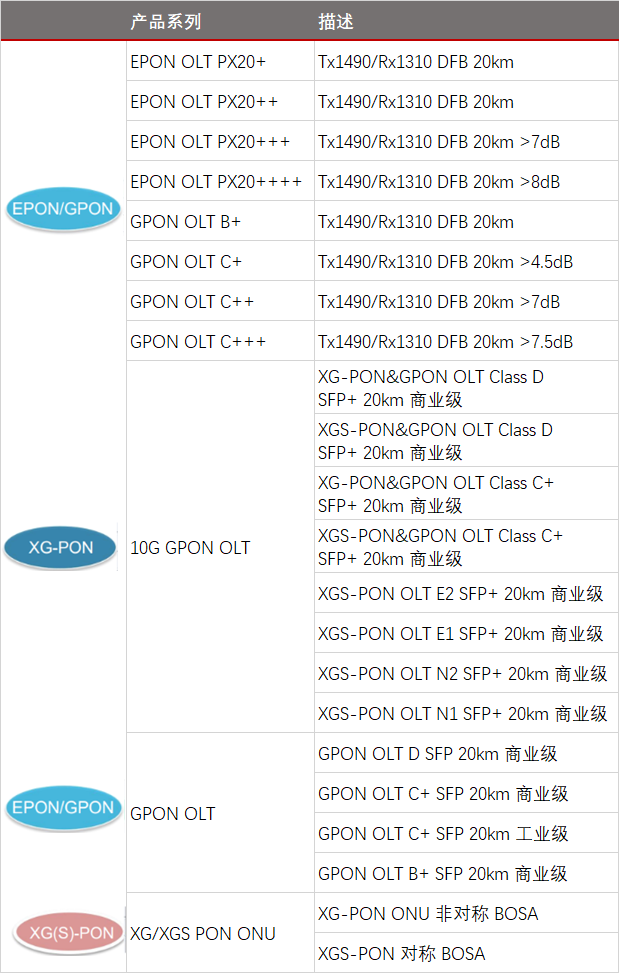

PON光模块有很多的系列，例如EPON OLT PX20+/PX20++/PX20+++/PX20++++光模块，适用于光网络单元和光线路终端，其传输距离为20km，单模，SC接口，支持DDM。区别在于分光比、插损及光功率等参数；GPON OLT CLASS B+/C+/C++/C+++光模块，适用于光线路终端，其传输距离为20km，速率为2.5G/1.25G，单模，SC接口，支持DDM。主要区别在于发射功率及接受灵敏度。大家在选择光模块的时候，主要关注以下几点：

• 用在OLT还是ONU
• 支持的协议标准、封装
• 光功率预算等级
• 工作温度范围
• 工作波长

PON光模块及光功率预算

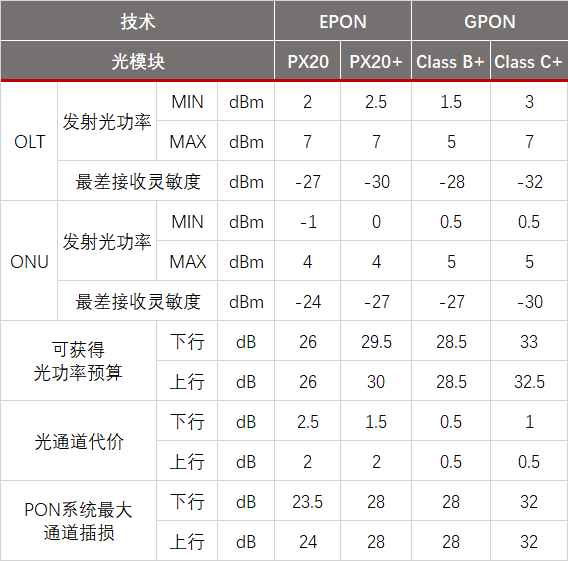

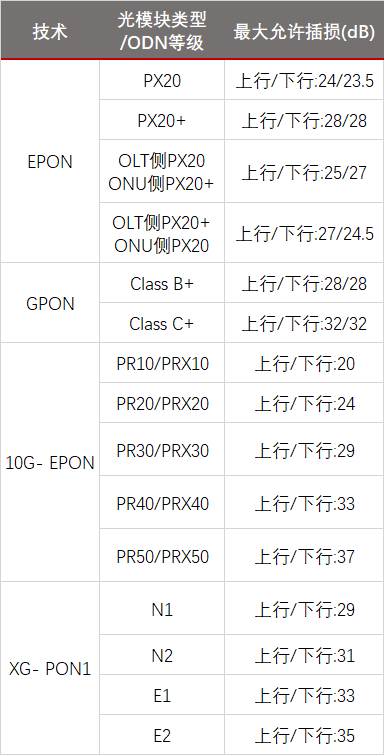

光模块等级主要差异：功率预算不同

PON光模块距离计算

主要关注点

• 发射光功率和接收灵敏度
• 各类插损
• 光纤长度
• 光纤衰减系数
• 余量

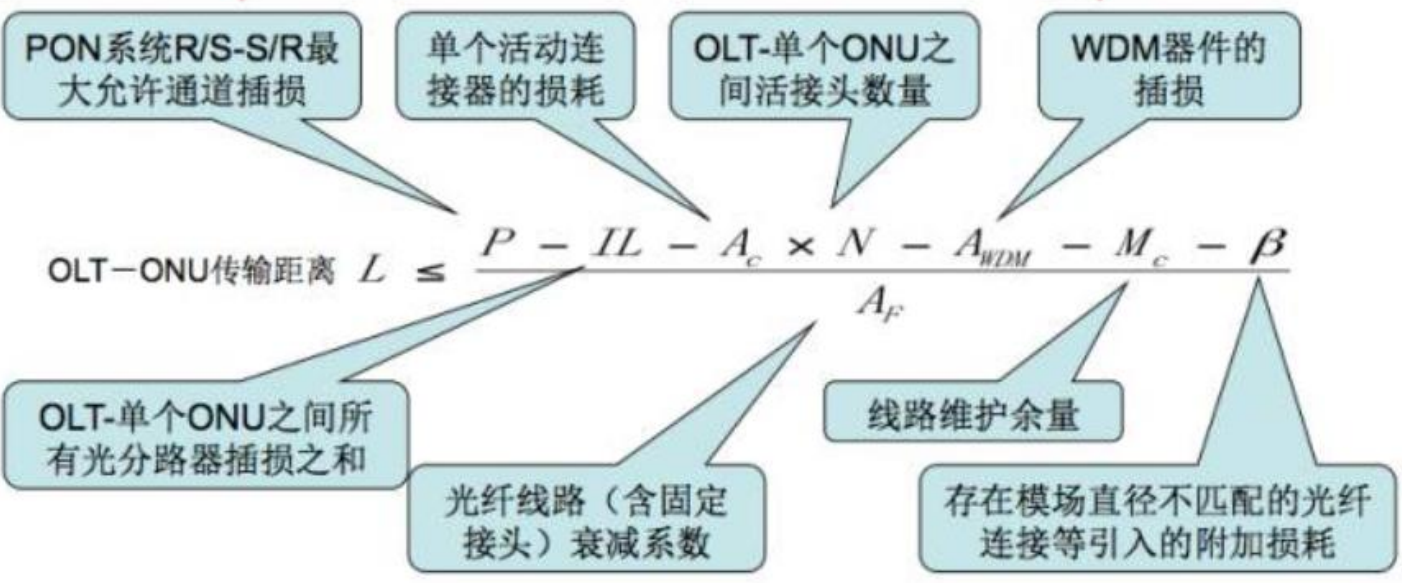

计算公式：

示例：

1. 采用GPON组网，光模块为Class C+（支持最大插损32dB）

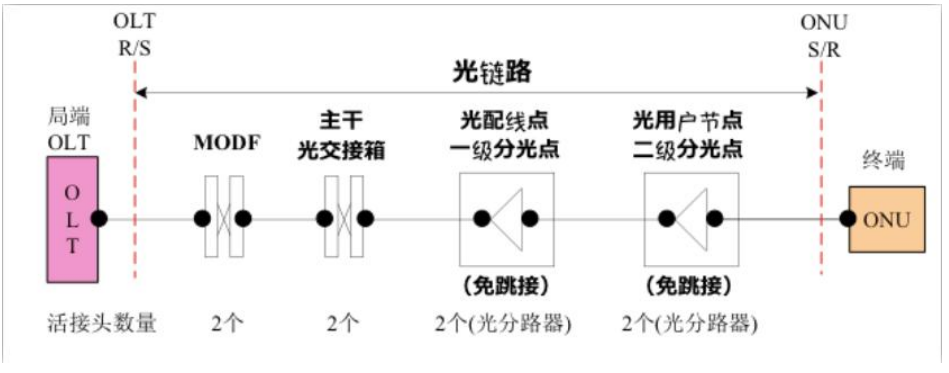

2. 按1:128设计，一级光分路器为1:8（插损10.5dB），二级光分路器为1:16（插损13.8dB），光分路器总插损24.3dB
3. 活接头总插损0.5×4＋0.25×4＝3dB
4. 主干、配线光缆纤芯为G.652D，引入光缆纤芯为G.657A，无附加损耗
5. 按上行方向（1310nm）光纤衰减系数（含固定接续）0.4dB/km测算
6. 线路维护余量：2.5dB
7. 传输距离：L≤32-24.3-3-2.5）/ 0.4 =5.5km
