在IEEE协议标准的发展过程中，200G标准的发布晚于400G标准，200G标准是在2015年和2018年提出和批准的。其中IEEE802.3bs规范定义了200G模块的电气接口类型，那么200G以太网光模块电气接口方案有哪些？
200G光模块的电气接口目前采用两种信号方案：NRZ和PAM4。
200G NRZ方案
NRZ方案的PHY层结构示意图

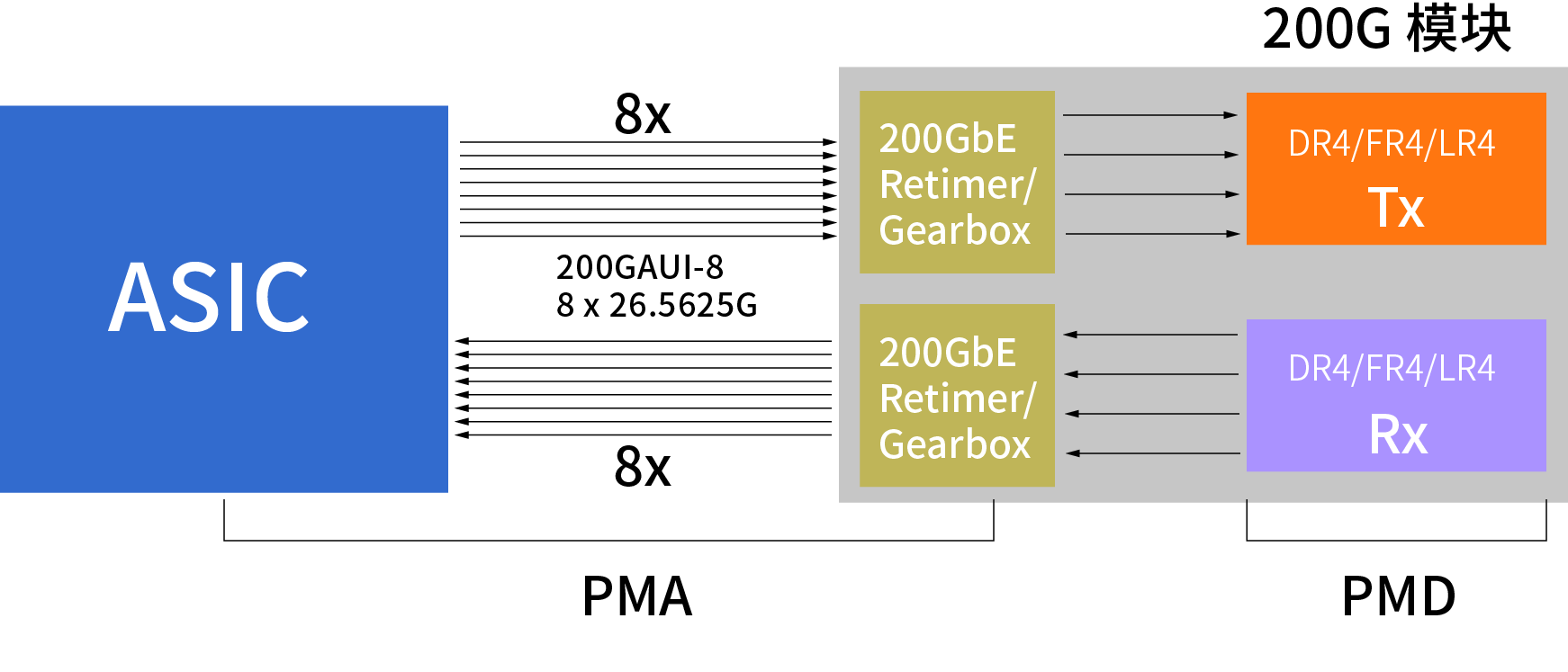

200G NRZ方案的电气接口名称为200GAUI-8，通道数量为8，单通道速率为26.5625Gbps。
200GAUI-8应用于PMA到PMA之间，模块PMA部分为gearbox芯片或是retimer芯片，可以对信号进行重新采样以消除抖动和噪声影响。
200G PAM4方案

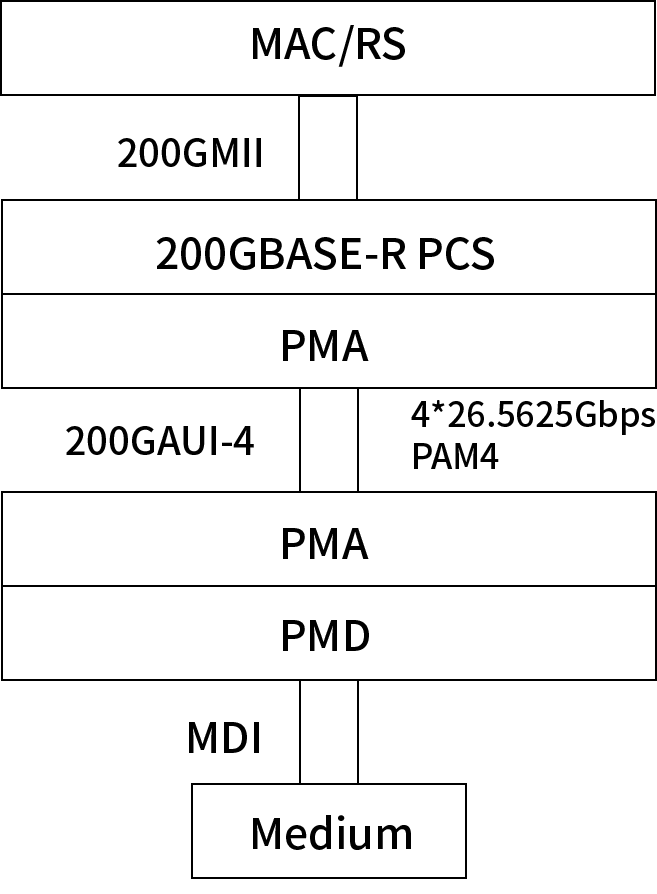

PAM4方案的PHY层结构示意图

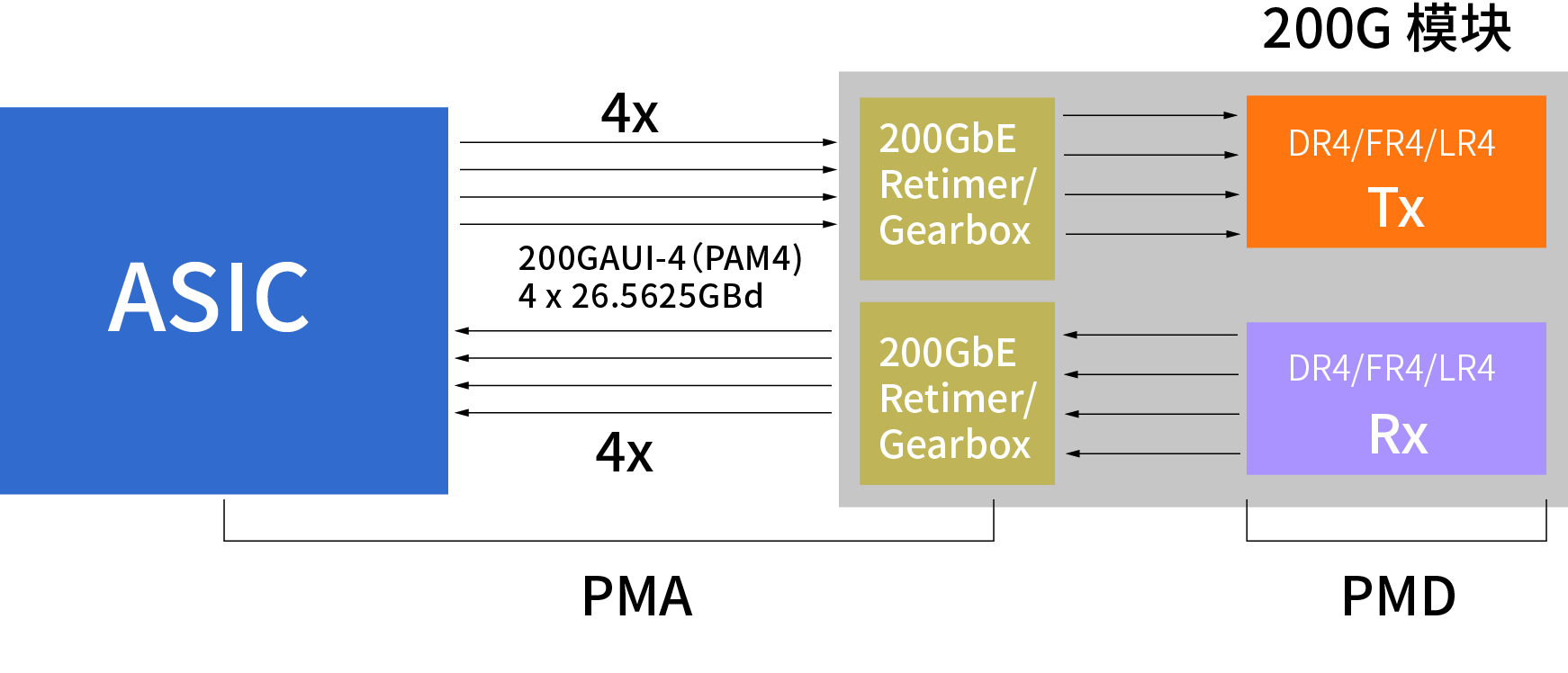

200G PAM4方案的电气接口名称为200GAUI-4，通道数量相对于NRZ方案减少一半，单通道速率为26.5625GBd。
同200GAUI-8一样，200GAUI-4也是应用于PMA到PMA之间，模块PMA部分为gearbox芯片或者是retimer芯片，可以对信号进行重新采样来消除抖动和噪声影响。

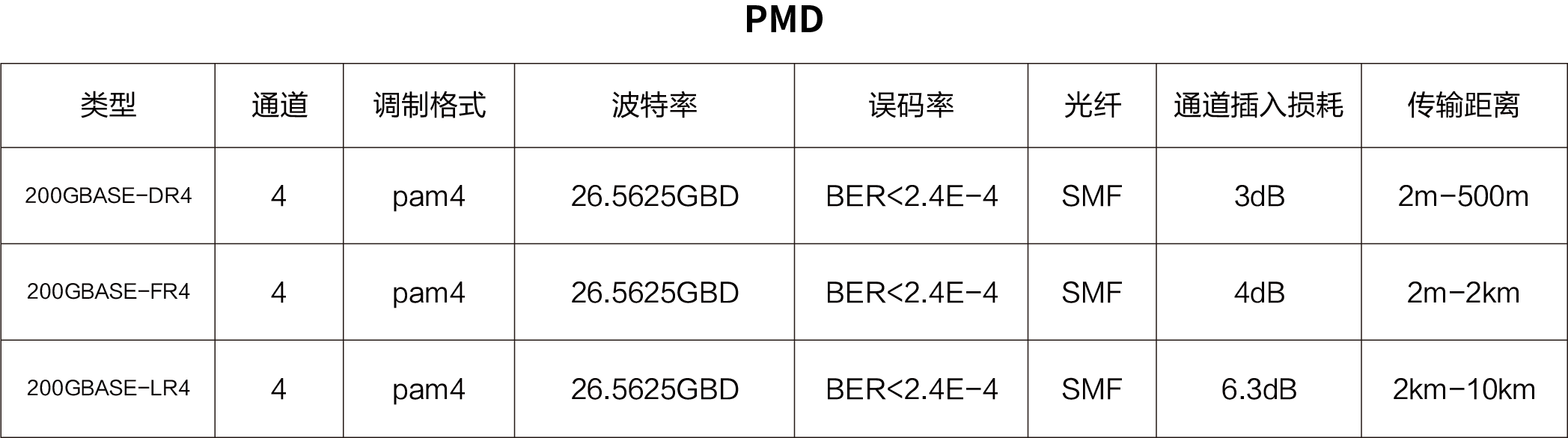

除了PMA到PMA之间的电气接口类型外，规范还定义了单模PMD层光传输的通道数量及信号速率，所以PMA与PMD之间接口会有多种不同的类型。
单模200G以太网的基本原理是基于400G以太网规范的变体，特别是在PAM4中使用50 Gbps传输，定义了200Gbase-DR4，200Gbase-FR4以及200Gbase-LR4。
200Gbase-DR4为了匹配PMD的传输类型，PMA到PMD之间的信号类型同样为PAM4，可以与200GAUI-8或200GAUI-4这两种接口搭配。

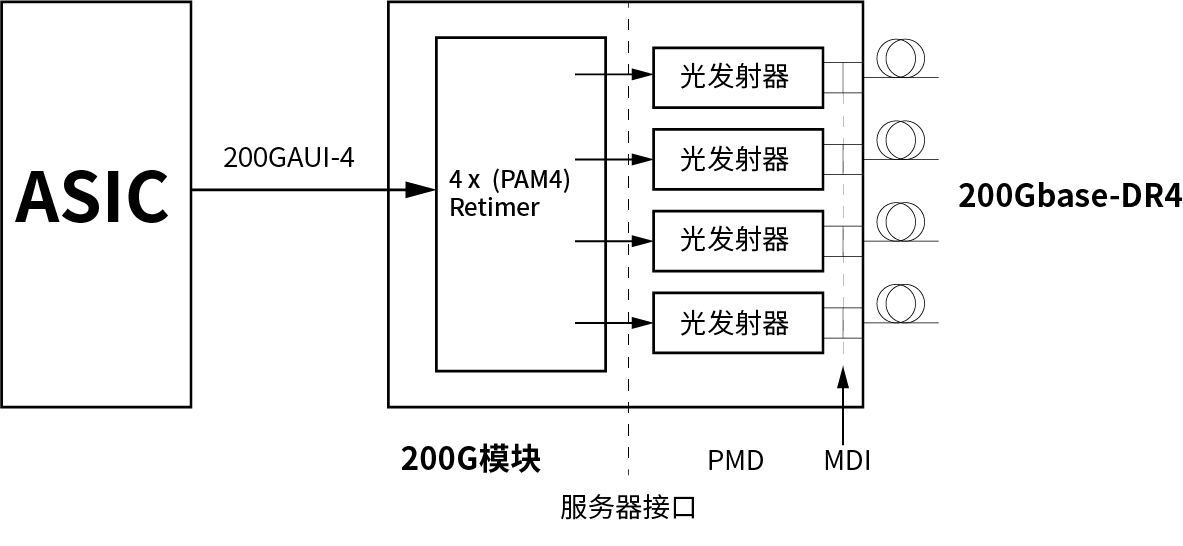

如果搭配200GAUI-4电气接口（PAM4），模块内部的PMA部分为一个4路的PAM4 Retimer。

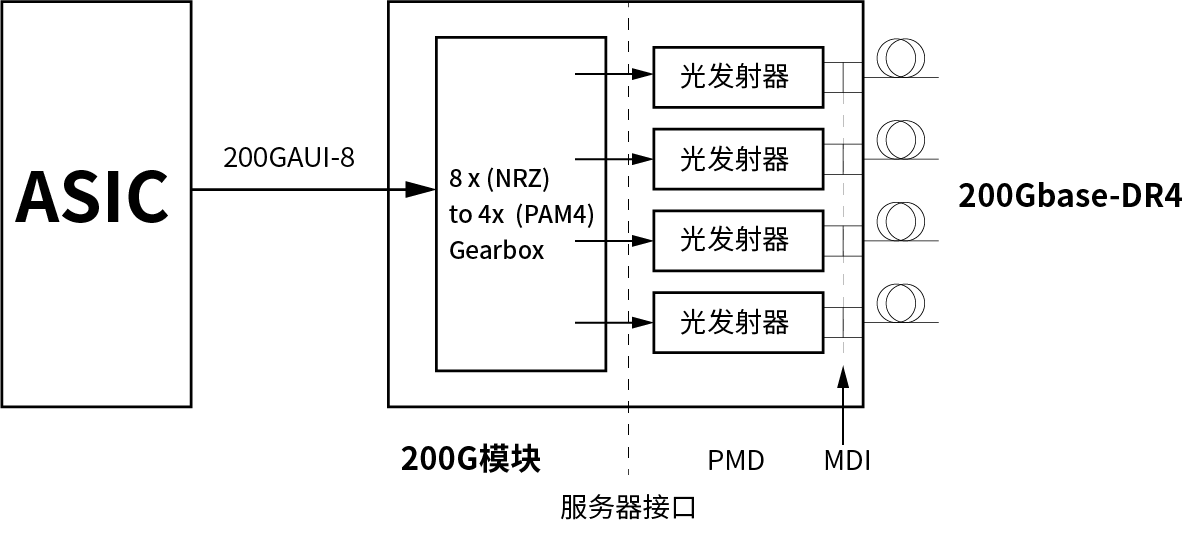

如果搭配200GAUI-8电气接口（PAM4），那么模块内部的PMA部分为一个8路NRZ转4路PAM4的Gearbox。
200Gbase-FR4与00Gbase-LR4与DR4不同，它们都采用单模波分复用方案，将4条不同波长的光路合成一条后发出。
同样为了匹配PMD的传输类型，PMA到PMD之间的信号类型为PAM4，可以与200GAUI-8或者200GAUI-4这两种接口搭配。

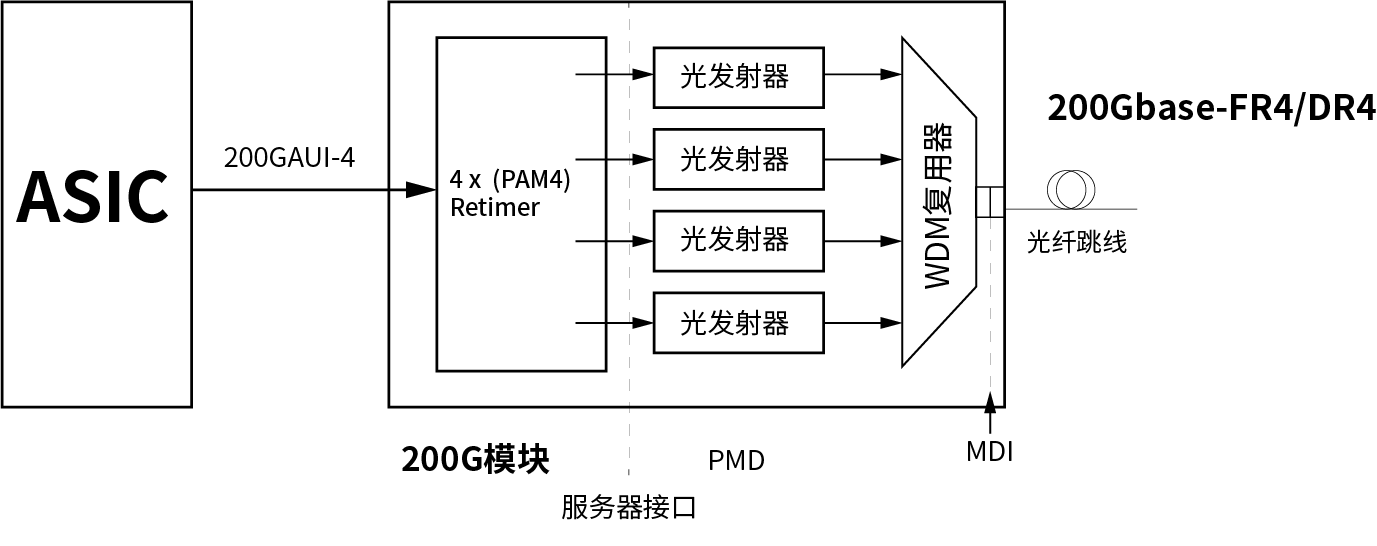

如果搭配200GAUI-4电气接口，模块内部的PMA部分为一个4路的PAM4 Retimer。

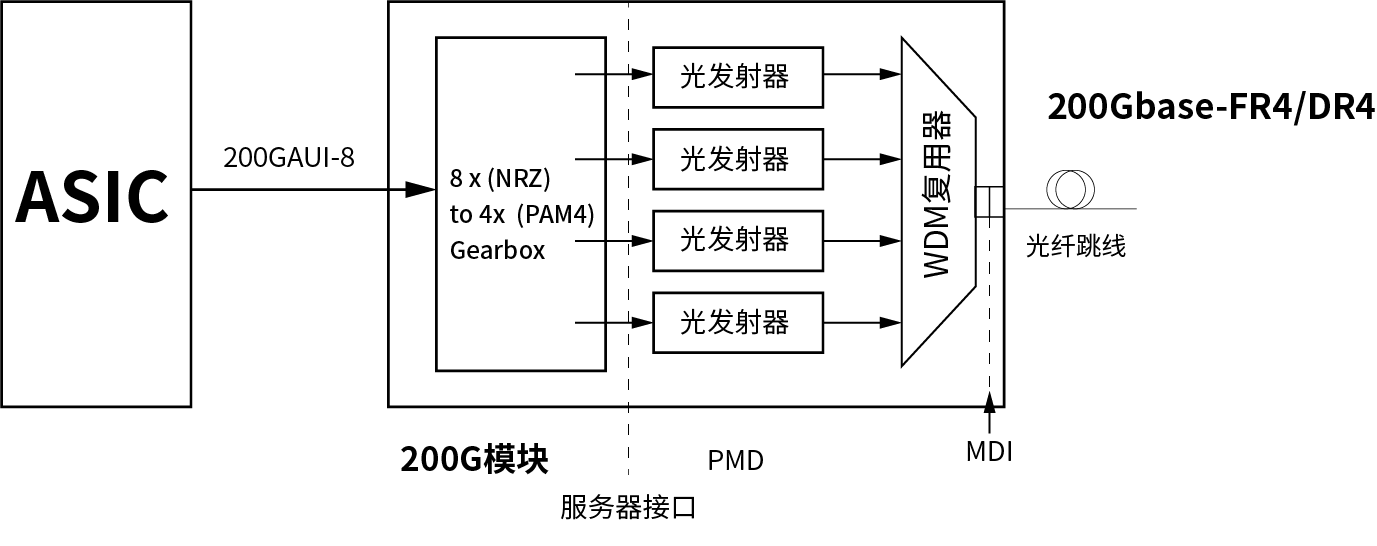

如果搭配200GAUI-8电气接口（PAM4），模块内部的PMA部分为一个8路NRZ转4路PAM4的Gearbox。
200G单模PAM4方案可实现2m至10km的距离传输，选用200GAUI-4电气接口，模块内部即采用4路的PAM4 Retimer；选用200GAUI-8电气接口（PAM4），那么模块内部的PMA部分则采用8路NRZ转4路PAM4的Gearbox，厂商可自行选择研发。易飞扬200G QSFP56 DR4/FR4光模块均采用200GAUI-4电气接口。
IEEE 802.3bs代表了下一代移动网络的转型时刻，200G交付时间刚好赶上来自不同的应用程序和市场对可靠、高速连接的需求。易飞扬优先发展并倡导200G光模块作为下一代光互连谋划的基础，已推出了完整的基于50G PAM4 DSP平台的200G系列数据中心光模块，并斩获2020光连接大会200G光模块最具影响力大奖，期待为下一代数据中心的发展构造牢固的IT设施基础。
