电信级25G CWDM 光模块技术要求有哪些?

2020 年我国5G 基站建设量将达到60-80 万站,25G 前传光模块需求将达到720 万-960 万个。5G 在前传上使用的光模块在传输速率和使用数量上都得到了提升,而随着运营商CRAN 部署需求的提高,带来波分复用光模块需求增长,25G CWDM光模块备受青睐。

5G 建设网络信号带宽和天线通道数呈数十倍增长,CPRI 协议下的接口带宽需求过高,相应光模块价格高升。eCPRI 协议可大幅降低前传带宽的要求。5G光模块接口带宽需求从CPRI 的100G 下降至eCPRI 的25G,对于25G CWDM光模块需求增长,相应的技术要求自然也非常严格。

以电信级CWDM光模块为例,25Gb/s CWDM光模块外壳应采用金属封装外壳,支持热插拔功能,支持光纤LC接口且功耗不超过2W。除此之外,25G CWDM光模块还需要达到以下技术要求。

25G CWDM光模块极限要求

  • 贮存温度:-40℃至+85℃
  • 贮存相对湿度:5%至95%
  • 带高速引脚的ESD阈值电压(HBM模式):最大1000V
  • 带其他引脚的ESD阈值电压(HBM模式):最大2000V
  • 电源电压:-0.5V至+3.6V

25G CWDM光模块工作条件

  • 工业级温度等级:-40℃至+85℃
  • 电源电压:3.14V至3.46V

25G CWDM光模块光接口规格

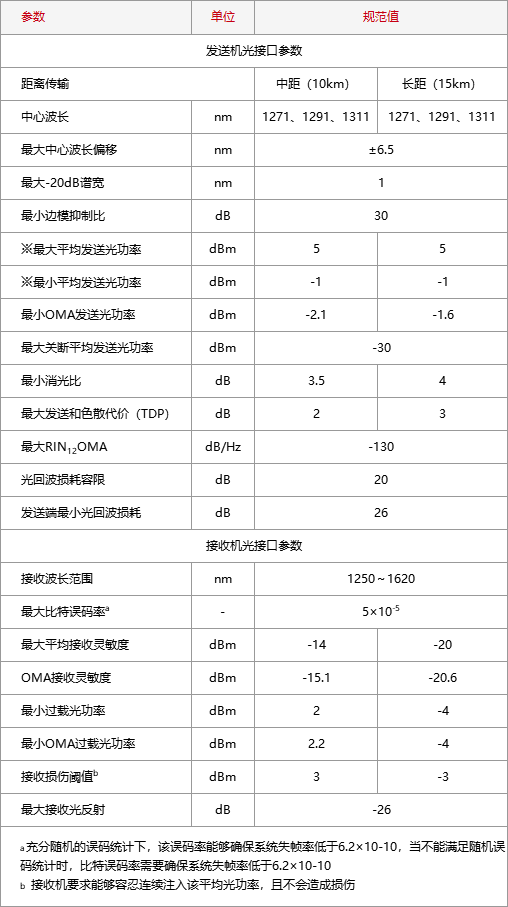

25Gb/s CWDM双纤双向光模块(AAU侧,前3波)光接口技术指标

1

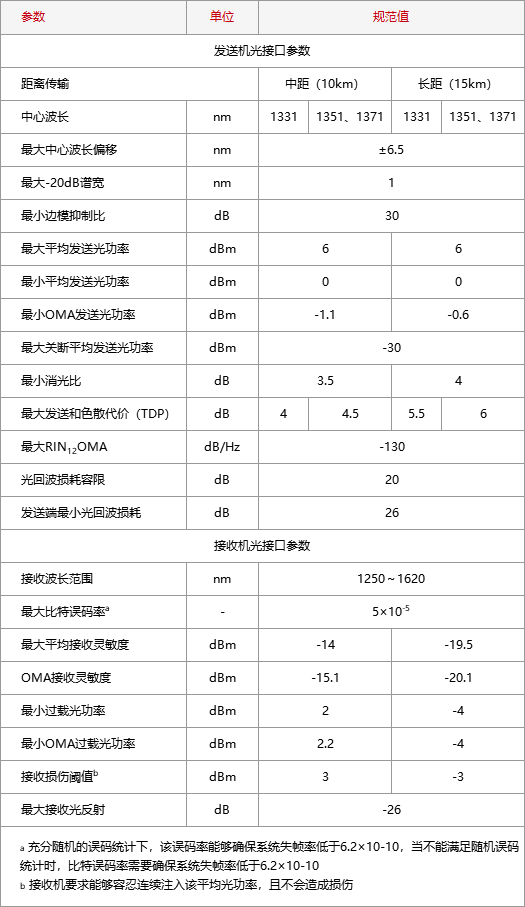

25Gb/s CWDM双纤双向光模块(DU侧,后3波)光接口技术指标

2

25G CWDM光模块眼图规格

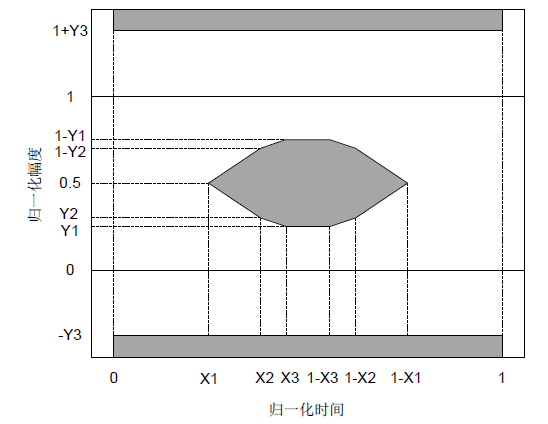

325G CWDM光模块眼图模板

425G CWDM光模块眼图模板参数

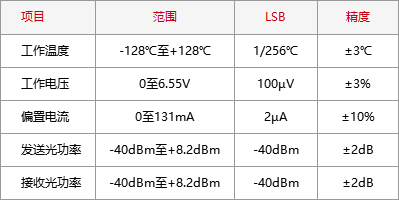

25G CWDM光模块数字诊断监控功能要求

525Gb/s CWDM光模块中激光器发光功率监测稳定度(恒温状态)应小于±1dB

25G CWDM光模块标签规格

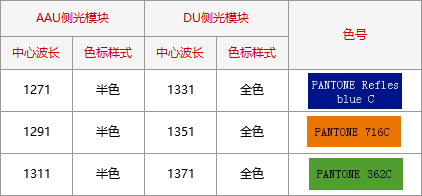

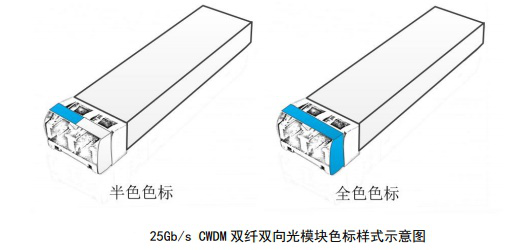

为了区分不同发送波长的光模块,前6波25Gb/s CWDM双纤双向光模块的色标样式及色号应符合下表要求。

6

7
本文数据来源:《中国电信面向5G前传的无源彩光粗波分复用设备技术要求》

遵循以上技术要求,易飞扬推出的25G CWDM光模块采用SFP28双纤双向光模块,接口速率为 25.78Gbps,支持速率向下兼容,且顺利通过武汉网锐实验室检测,获得相关资质许可,标志着该系列产品可完全批量应用于电信设备市场。详情:《易飞扬5G前传工业级10G/25G CWDM彩光模块通过网锐实验室检测》

送测试的25G CWDM SFP28 10公里工业级模块,波长覆盖1270nm-1370nm,采用标准SFP28封装,满足25G以太网以及eCPRI/CPRI协议,支持CWDM链路传输。最大功耗为1W,灵敏度≤-14dB。

8

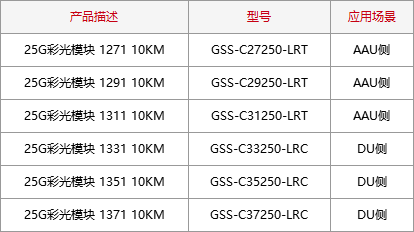

易飞扬25G CWDM 光模块产品选型表
