PLC光分路器是一种基于石英基板的集成波导光功率分配器件，广泛应用于无源光网络（PON）和FTTx网络。它是光纤链路中最重要的无源光器件之一，具有一个或多个输入端以及多个输出端，用来连接无源光网络（PON）中的局端和终端设备，并实现光信号的分路。根据网络结构的不同，PLC光分路器在网络中的分布方式也不相同；通常，PLC光分路器有集中分布和级联分布两种，本教程将详细介绍这两种分布方式。
集中式VS级联式

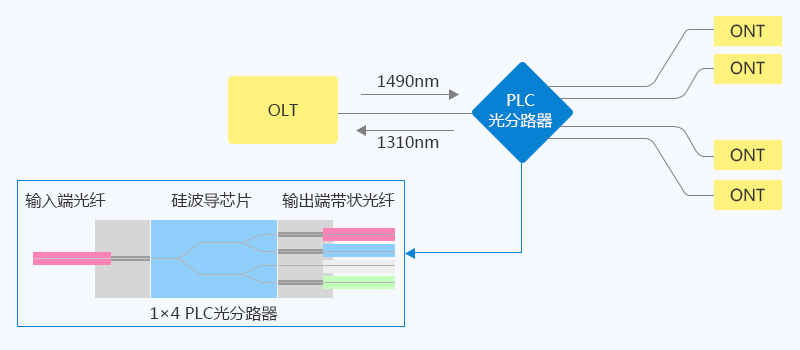

我们知道，PLC光分路器的一般使用方法如下图所示，位于光线路终端（OLT）和光网络单元（ONT）之间的PLC光分路器将局端的网络服务均匀分配到各个终端用户。
PLC光分路器集中分布

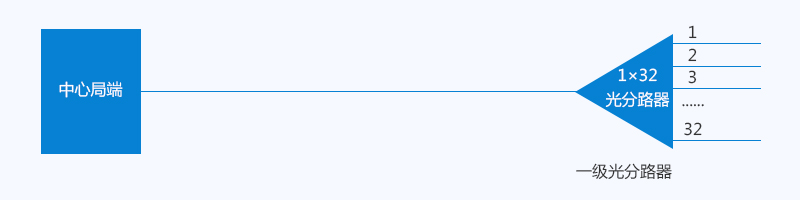

PLC光分路器集中分布即光分路器集中安装在光线路终端（OLT）和光网络单元（ONT）间的某一位置，集中对局端的信号进行分光处理，然后分别传送到各个终端用户，比较适合用户较集中的网络应用。这里使用的PLC光分路器分光比通常为1：32和1：64。如下图所示，一个分光比为1：32的PLC光分路器可以用来将局端的网络服务分别输送到32个家庭用户：
集中分布的PLC光分路器通常安装在光纤分布集线器或光纤终端盒中。其中，用在光纤分布集线器中的PLC光分路器有托盘式、插片式和ABS盒式；用在光纤终端盒中的PLC光分路器有裸纤式等。
 |
 |
 |
 |

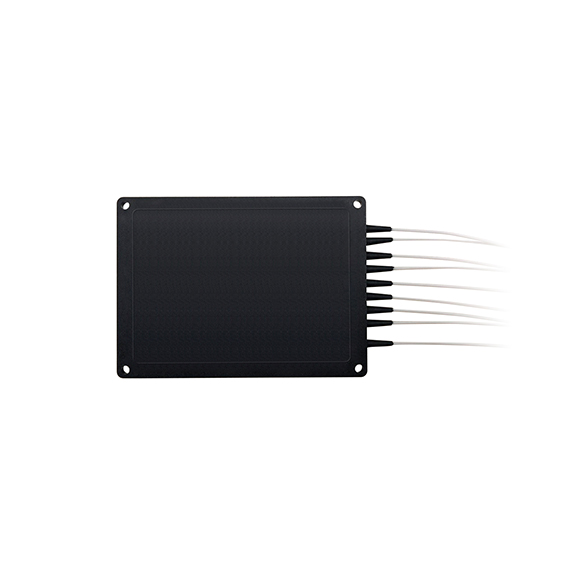

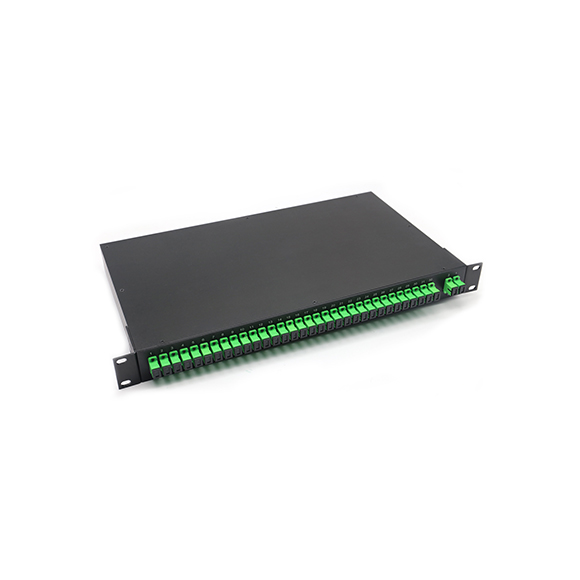

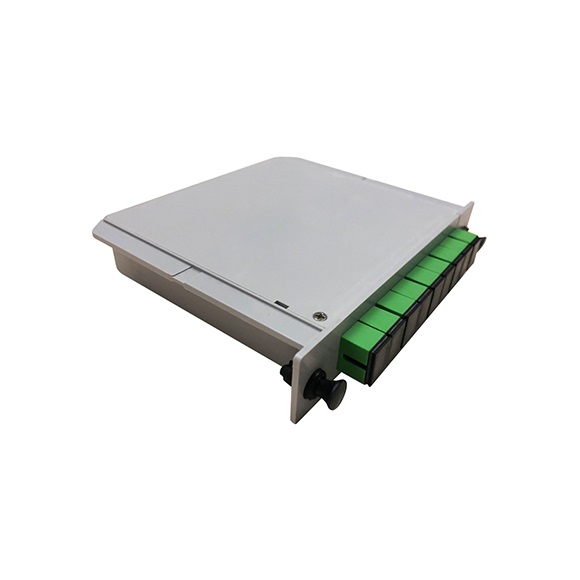

| 裸纤式PLC光分路器 | ABS盒式PLC光分路器 | 插片式PLC光分路器 | 机架式PLC光分路器 |
PLC光分路器级联分布

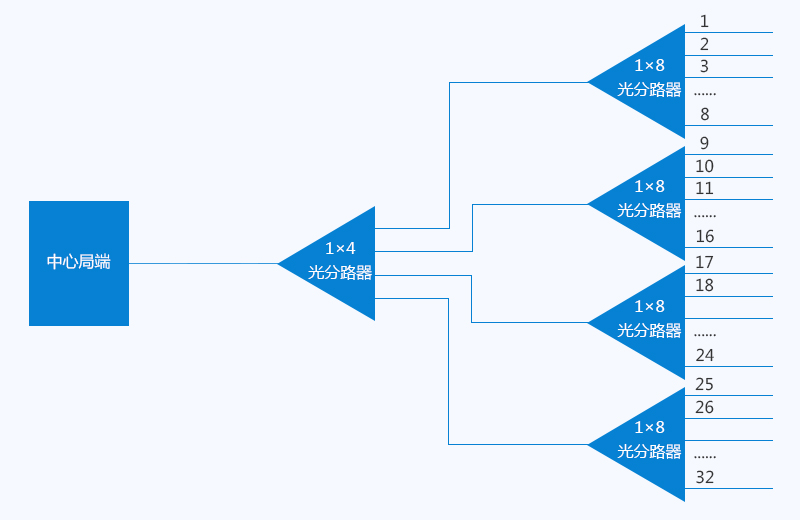

级联分布与集中分布的最大不同点是级联分布有二级分光（集中分布只有一级分光）。下图是通过PLC光分路器级联分布的方式向32个家庭用户输送网络服务的示例图，从图中我们可以看出，各个光分路器是分散分布，而且一级分光器的分光比是1：4，二级分光器的分光比则为1：8。
这种分布方式要比PLC光分路器集中分布复杂，但是可以最大化地利用光纤资源，而且布线灵活，比较适合用户较分散的网络应用。
