垂直（主干）布线VS水平布线

垂直（主干）布线和水平布线是现代结构化布线系统中必可不少的两种重要布线方式，这两种布线不仅结构不同，而且使用的线缆类型也有所不同，本教程将对这两种布线方式进行详细介绍。

结构化布线系统基础知识

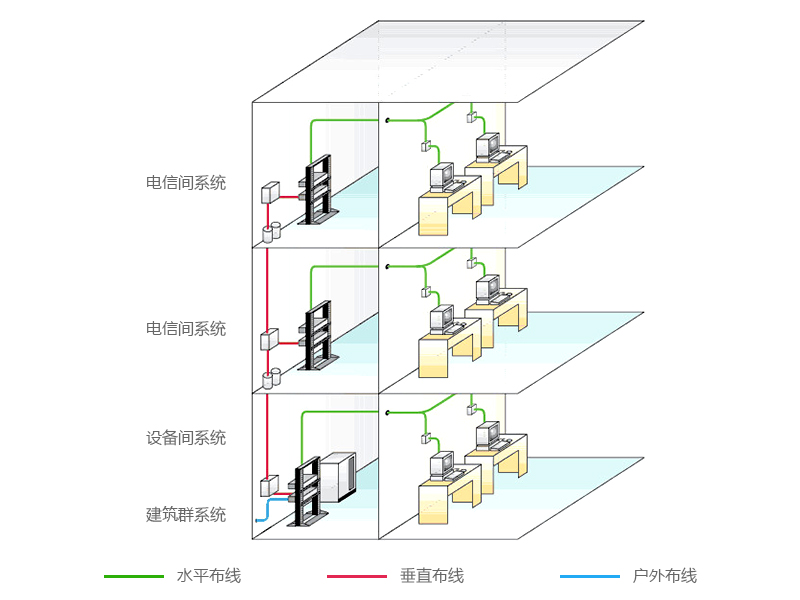

为了更好地了解垂直（主干）布线和水平布线，我们有必要先对结构化布线系统有一个基本的认识。结构化布线系统主要由六个子系统组成，这六个子系统通常分布在一个建筑物内的各处，六者相互协作传输各种数据，具体如下图：

建筑群系统：包括线缆从一个建筑物延伸到建筑群中另一些建筑物内所需的通信设备和装置；

设备间系统：也称机房系统，通常安装有大量通信设备、主机和服务器；

电信间系统：也称接线间系统，为建筑物楼层中水平布线的线缆和终端设备提供场所；

垂直（主干）布线系统：是建筑物布线系统中的主干线路，用于接线间、设备间和建筑物引入设施之间的线缆连接；

水平布线系统：用来将垂直布线的干线线路延伸到用户工作区；

用户工作区：是指办公室、计算机和其他设备所在的区域。

垂直（主干）布线

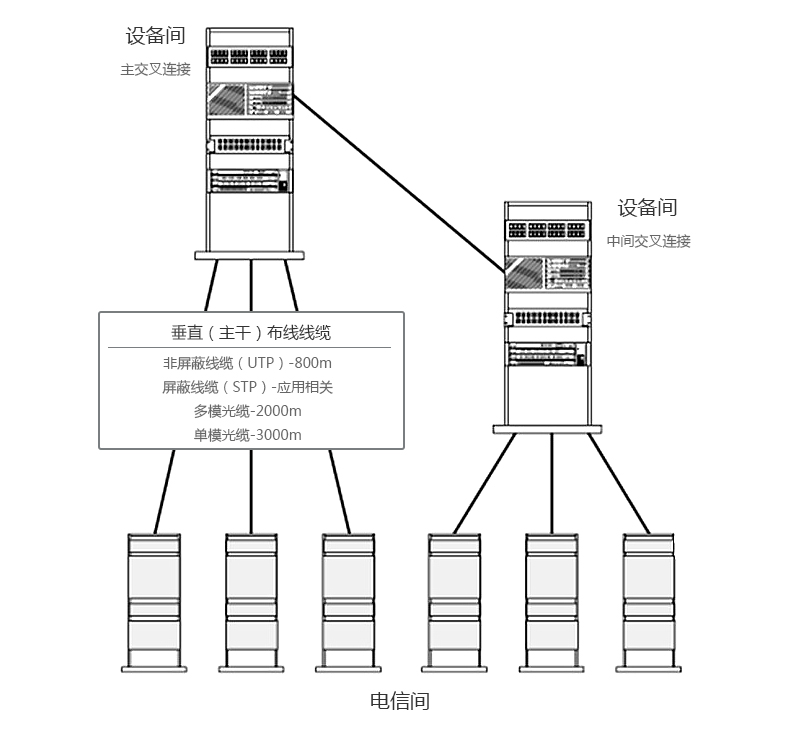

正如上文提到的，垂直（主干）布线主要用来连接电信间系统、设备间系统和建筑群系统，它通过楼层间竖井、通风管道等贯穿建筑物的各个楼层。垂直（主干）布线中使用的线缆有：非屏蔽（UTP）线缆、屏蔽线缆（STP）、光缆、同轴电缆等。

现在随着千兆以太网和万兆以太网的兴起，光缆成为垂直（主干）布线系统中的常用线缆类型。与传统五类、六类、七类网线相比，光缆具有带宽高、传输距离远、无电磁干扰等优点，受到了垂直（主干）布线系统的广泛青睐。

水平布线

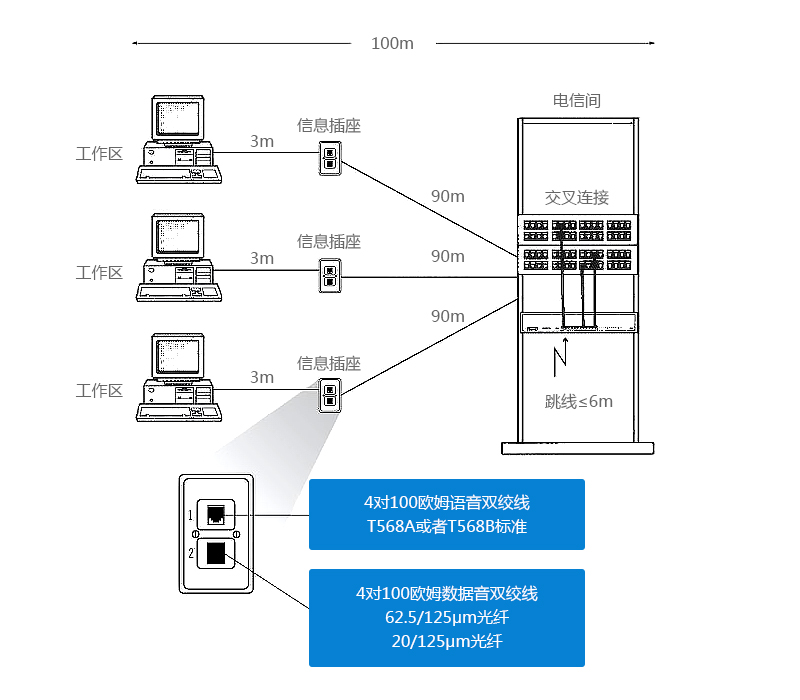

水平布线系统一端连接用户工作区，另一端连接电信间。如下图所示，水平布线一般呈星型拓扑结构，包括通信插座、水平线缆、配线架等等。

水平布线系统中使用的通常是4对100欧姆网线（五类或超五类网线），这类线缆既能支持语音传输，又能支持高速数据传输。但是，根据EIA/TIA标准，工作区到电信间的网线长度不能超过90 m，电信间使用的跳线长度不能超过6 m，连接用户电脑和通信插座的网线不能超过3 m。

垂直（主干）布线VS水平布线

尽管垂直（主干）布线系统和水平布线系统在某些情况下会使用相同的线缆类型，但是由于线缆所处的环境不同，其防火性能也会有所差别。垂直（主干）布线系统中的线缆通常贯穿各个楼层，必须要有较高的防火等级，通常使用OFNR线缆，如果线缆处于高压环境，则必须使用OFNP线缆。此外，垂直线缆还必须具有足够的强度以支撑自身的重量。水平布线系统中的线缆则要简单的多。
