WDM技术将在5G中得到广泛应用

WDM技术

WDM技术充分利用单模光纤低损耗区带来的巨大带宽资源,将不同速率波长的光混合在一起进行传输,通过增加新的波长特性,按用户的要求确定网络容量。

照传统来说,在单模上仅使用wdm模块来传输信息,比如1550nm波长。然而,从20世纪90年代初开始,互联网的蓬勃发展促使供应商找到一种增加网络容量最经济的方法——WDM设备因此出现了。

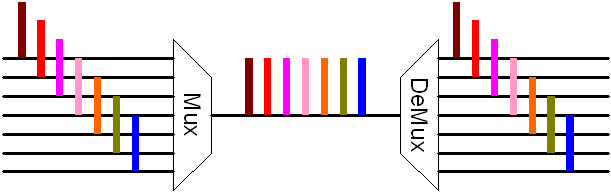

在WDM系统中,WDM波分复用器将这些彩光模块连接在一起,并放置到一个单模光纤中,一种颜色即为一个通道。

在接收器侧,通过WDM解复用设备将每种颜色分离成其自己的信道。通常来说,使用40通道WDM,单根光纤的容量会增加40倍。WDM的优点在于只需要升级终端设备,无需挖掘沟槽来埋设更多的纤维,而增加不必要的成本。

2019060305535449

通信系统设计是不同的,每个波长之间的间隙宽度也是不同的。根据信道间隔,WDM可以细分为CWDM和DWDM。

CWDM和DWDM

CWDM支持同时通过光纤传输的多达18个波段,从1270nm到1610nm,每个波段间相隔20nm。

DWDM支持多达80个同时波长的通道,每个通道仅相隔0.8nm。

CWDM技术为长达70公里的传输距离提供了便捷且经济高效的解决方案。

对于40到70公里之间的传输距离,CWDM通常只支持八个频道。与CWDM不同,DWDM连接可以被放大,因此可以用于更长距离的数据传输。

●WDM中使用的波长

DWDM通常限制在1450至1650nm

CWDM可以在1280至1650nm的整个范围内工作

●激光源间距

DWDM使用于间距约为0.8nm的激光器

CWDM使用于20nm间距的激光器

WDM技术的优势

1.大传输容量可以节省宝贵的光纤资源。对于单波长光纤系统,需要一对光纤来发送和接收信号,而对于WDM系统,无论有多少信号,整个多路复用系统只需要一对光纤。例如,对于16个2.5gb/s系统,单波长光纤系统需要32根光纤,而WDM系统只需要2根光纤。

2.不同类型的信号具有很好的兼容性。如数字信号,模拟信号等,并可以合成和分解它们。

3.支持网络容量扩容。当网络容量扩大时,不需要部署更多光纤,也不需要使用高速网络组件,只需要更换终端机器并添加额外波长的光源即可引入任何新设备或扩展容量,因此WDM技术是扩容的理想手段。

4.可灵活性组网。通过在网络中使用光分复用器(OADM)或光交叉连接设备(OXC), 可以形成具有高灵活性,高可靠性和高生存性的全光网络节点。

WDM技术有望优化5G开发成本

5G无线基础设施需要WDM(波分复用)技术来优化光纤使用。固定和可重新配置的复用是两种在网络可扩展性,可靠性和成本方面提供折衷的方法。离天线最近的光纤网络最具成本敏感性,并且可以从固定的WDM解决方案中获益。易飞扬(Gigalight)可提供CWDM, DWDM光模块和其他WDM解决方案。
