截至2020年12月,中国 5G 基站总量达到71.8万;预计2021年底,中国5G基站部署量将达150万。

5G前传多采用6波和12波方案,除三大运营商都采用了CWDM方案,中国移动还推出了CWDM+MWDM的Open-WDM方案,中国电信则推出了LWDM方案。

不同运营商的前传波分方案,选用的彩光模块和波分复用/解复用器是不同的,安装时需将对应波长的彩光模块插入特定的波分复用/解复用器接口。那么,具体的安装方案是怎样的呢?

CWDM方案

以中国电信的CWDM方案为例,波分复用/解复用器进行了型号标识,各端口根据其对应波长编号进行标识。在RRU/AAU侧采用R型复用/解复用器,在BBU/DU侧采用B型复用/解复用器。彩光模块不同波长则对应不同颜色的拉环,在AAU侧采用半色,DU侧采用全色。具体安装方案如下图:

2021061006434354

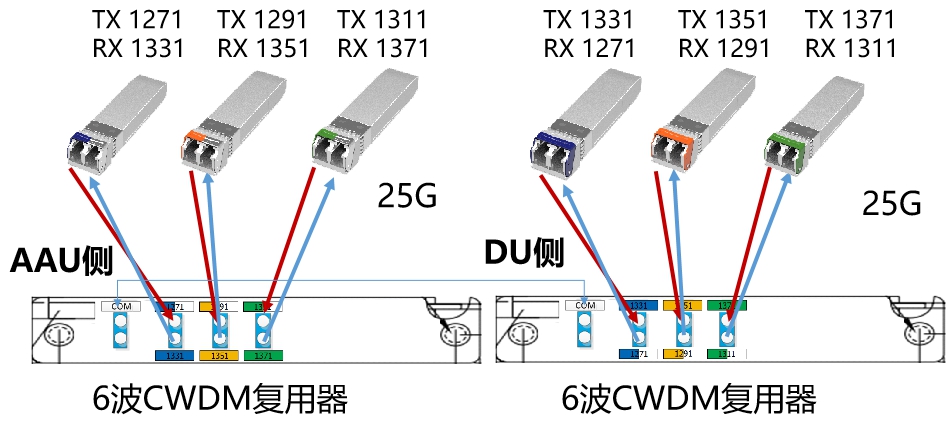

图1:6波25G CWDM前传波分应用方案

(电信为例)

2021061006440923

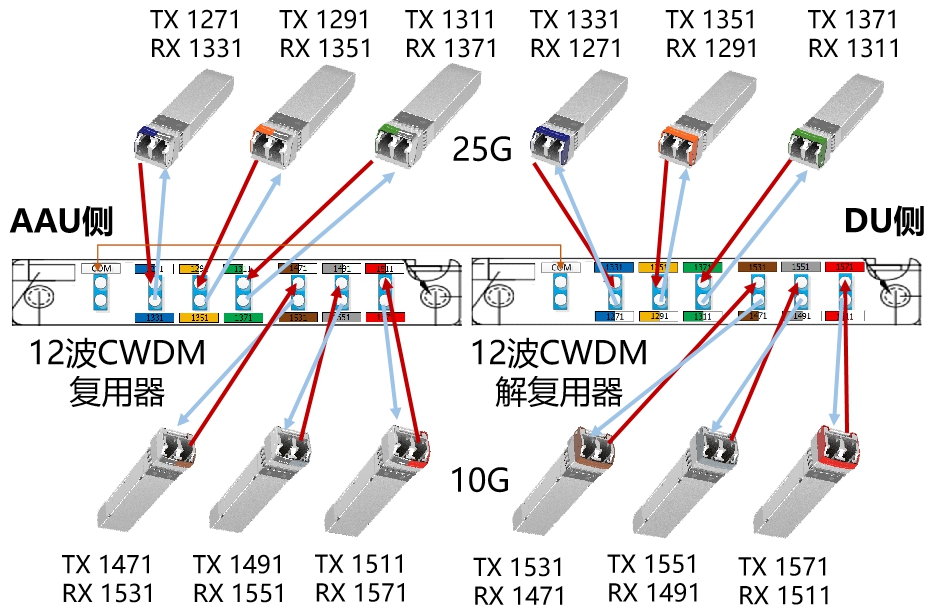

图2:12波25G/10G CWDM前传波分应用方案

(电信为例)

LWDM方案

中国电信LWDM方案,25Gb/s LWDM AAU侧(L01~L06)的端口色标为桔红色(色号R05),DU侧(L07~L12)的端口色标为海蓝色(色号PB05)。具体安装方案如下:

2021061006445658

图3:  12波LWDM前传波分应用方案

(中国电信)

MWDM方案

中国移动的MWDM方案,在AAU侧采用的也是橘红色拉环,DU侧则采用海蓝色拉环。具体安装方案如下:

2021061006452133

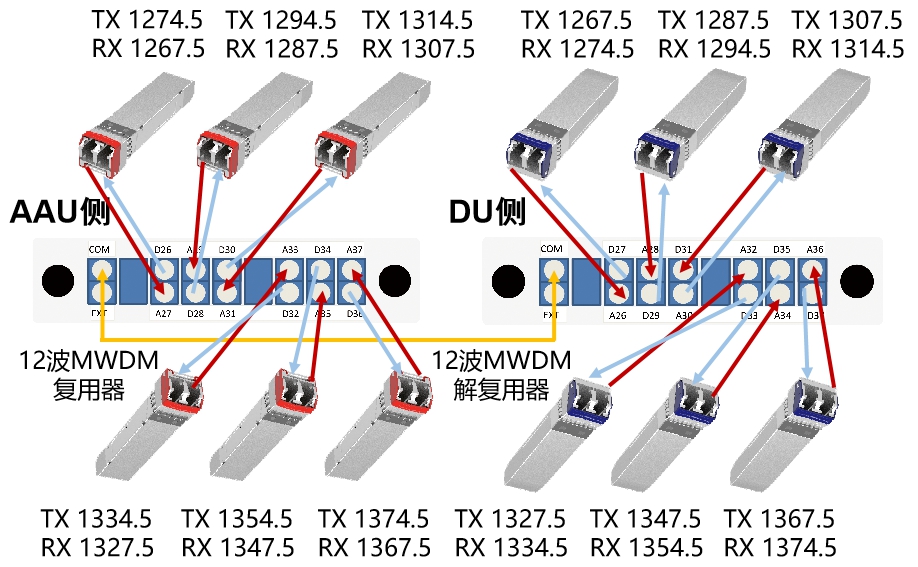

图4: 12波MWDM前传波分应用方案(中国移动)

安装注意事项:

光模块长时间暴露在外部环境,会引起光模块性能异常,因此拆开光模块包装后必须在20分钟内插上光纤。

拔出光模块和光纤连接器的防尘塞后,必须立刻(1分钟内)将光纤插入光模块,避免接触到异物或污染物造成光模块告警。

合分波设备安装维护需求:

合分波部分应根据需要有多种安装场景需求,包括:室内上架、室内挂墙和室外机柜。

1) 室内上架

必须能支持安装在19英寸机架上的机架式机框,设备单板应采用插片式,以便利于局端灵活部署及后期扩容需求。

2) 室内挂墙

能够在室内机房挂墙使用,能够适应不同机房墙体材料,并标配相关安装配件。

3) 室外安装

应支持多种室外安装机箱,需支持一体化室外机箱和分离式室外机箱。半有源波分复用设备应能安装在户外壁挂式或抱杆式机箱中。安装在户外壁挂式或抱杆式机箱中的半有源波分复用设备,应确保体积小和轻便特性。机箱要求具有标识并给出结构尺寸、重量、安装数量、安装照片以及安装方式详细说明。

为将5G网络覆盖全国地级以上城市及重点县市,运营商建设5G基站的步伐没有停歇。在建设过程中,施工人员需严格遵守安全注意事项和安装详细说明。
