数据中心光模块有两种传输方案——并行和波分，同速率的并行光模块成本低于波分光模块，而光纤成本则恰恰相反。因此，在短距和中长距传输方案中，选用并行方案优势较大。本文以易飞扬400G光模块为例，讲解400G并行系列光模块在数据中心如何应用。
“并行”二字翻译自"parallel", 并行光纤方案是当前数据中心扩容的重要方式。从机架之间的多模并行方案到中长距离的单模并行方案，并行光模块的优势在于模块本身成本低且可靠性高。随着速率的不断升级，市面上已发布不少400G光模块，其中常见的并行光模块有400G SR8、400G PSM8和400G DR4。

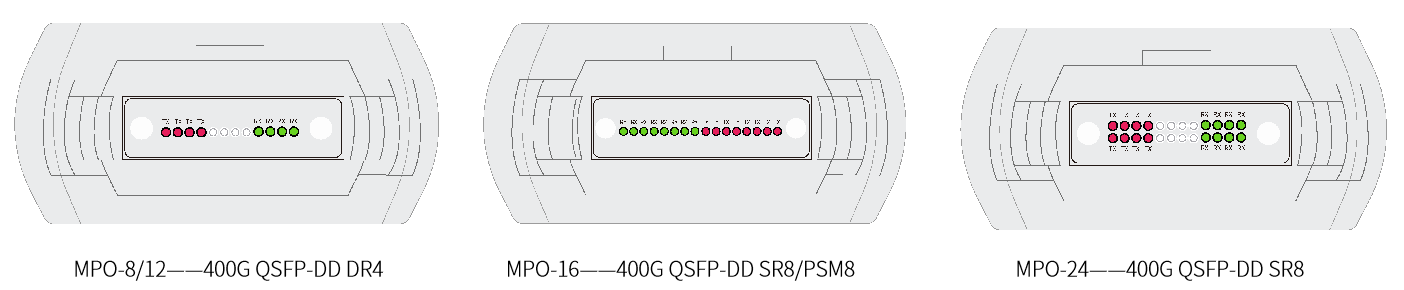

易飞扬400G并行光模块有以下光口：

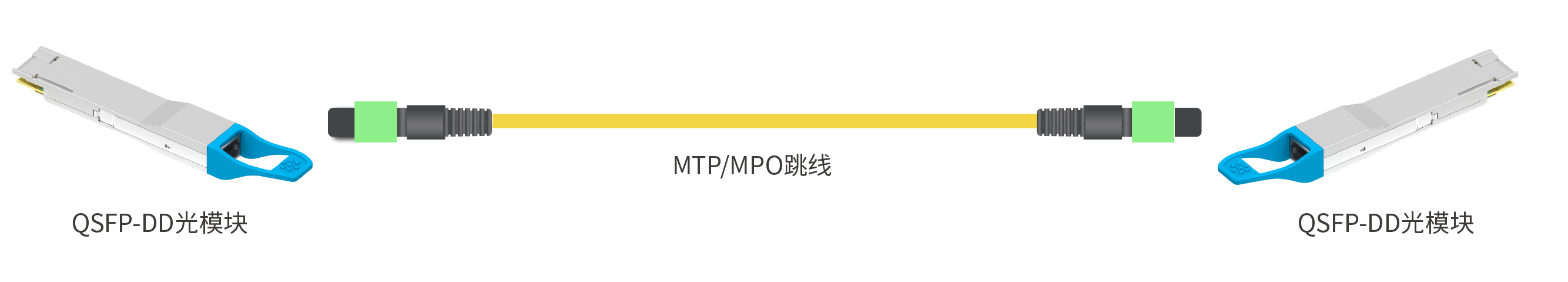

场景一：QSFP-DD to QSFP-DD Local
方案
- 400G QSFP-DD SR8与16/24芯MPO/MTP跳线相连
- 400G QSFP-DD PSM8与16芯MPO/MTP跳线相连
- 400G QSFP-DD DR4与8芯MPO/MTP跳线相连

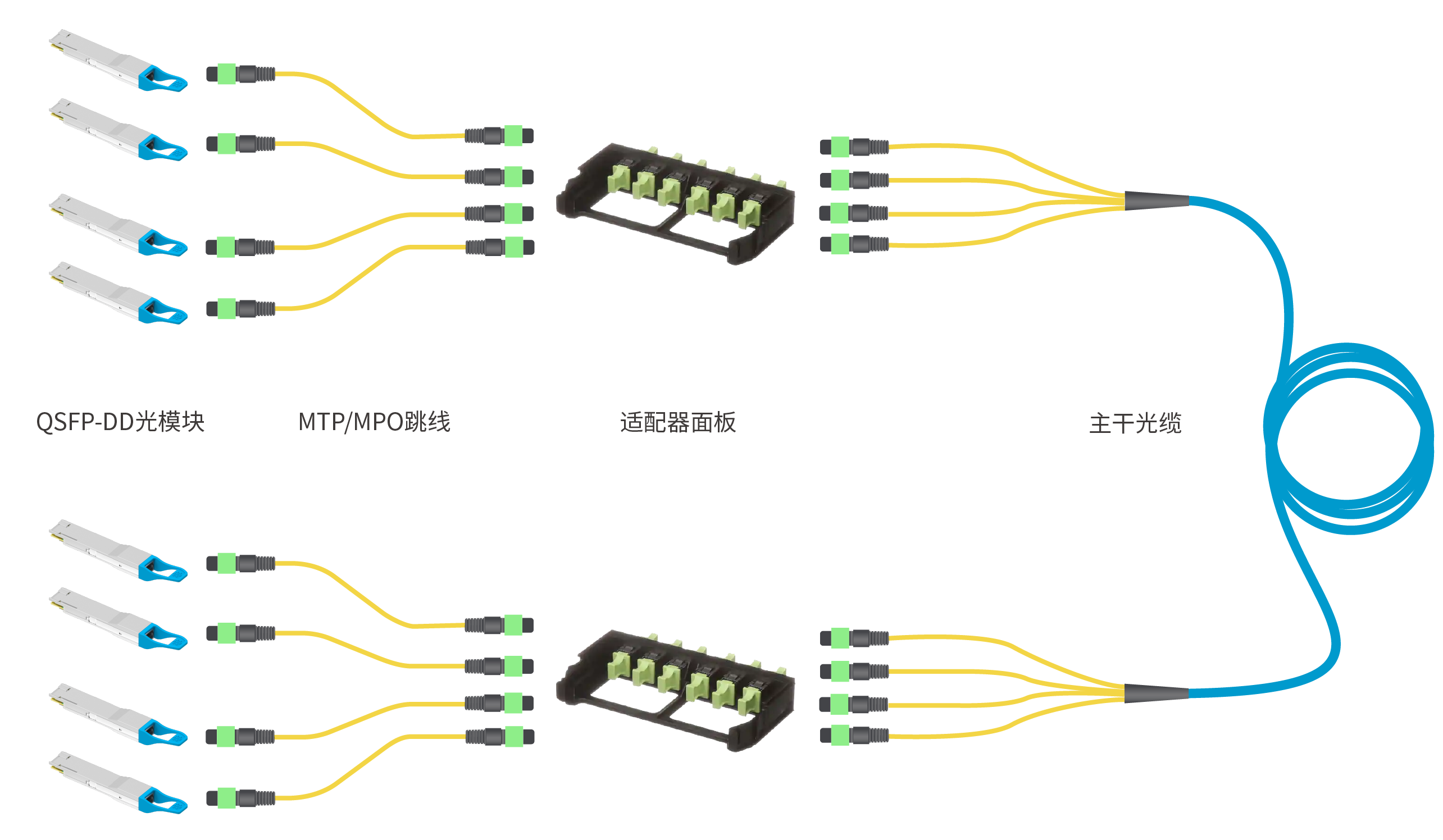

场景二：400G QSFP-DD DR4 Across DC With Trunk
方案
选用4×12芯MPO/MTP主干光缆来集中布线，通过使用4端口MPO/MTP适配器面板，把主干光缆连接到多条8芯MPO/MTP跳线。

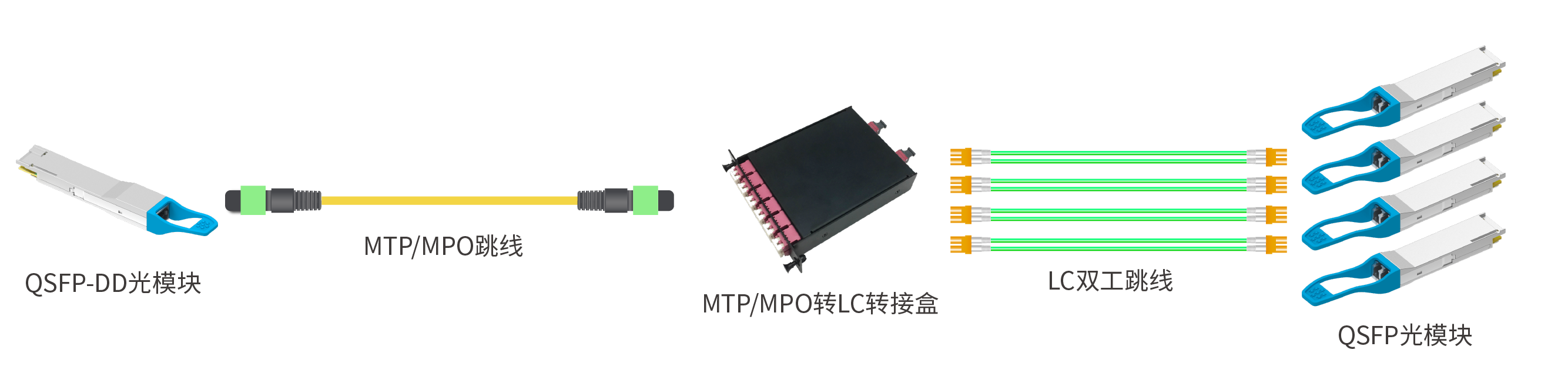

场景三：400G QSFP-DD DR4 to QSFP Local
方案
400G QSFP-DD DR4采用8芯MPO/MTP跳线连接至8芯MTP/MPO转LC转接盒，另一端采用双工LC跳线与4个100G QSFP28 DR/FR光模块连接。

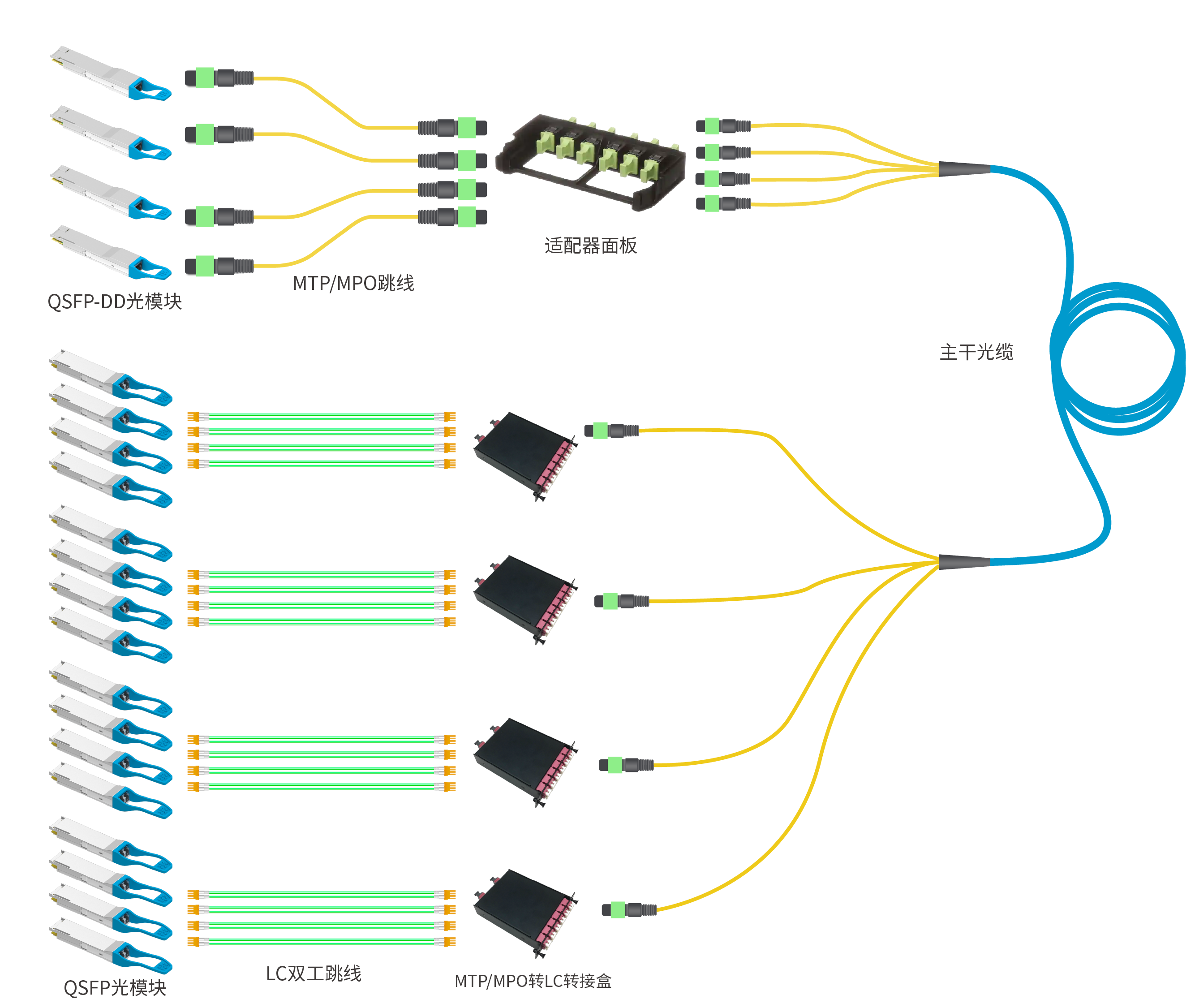

场景四：400G QSFP-DD DR4 to QSFP Across DC with Trunk
方案
400G QSFP-DD DR4与8芯MPO/MTP跳线相连，再通过4端口MPO/MTP适配器面板与4×12芯主干光缆相连，另一端主干光缆采用4个8芯MTP/MPO转LC转接盒与双工LC跳线连接的16个100G QSFP28 DR/FR光模块连接。

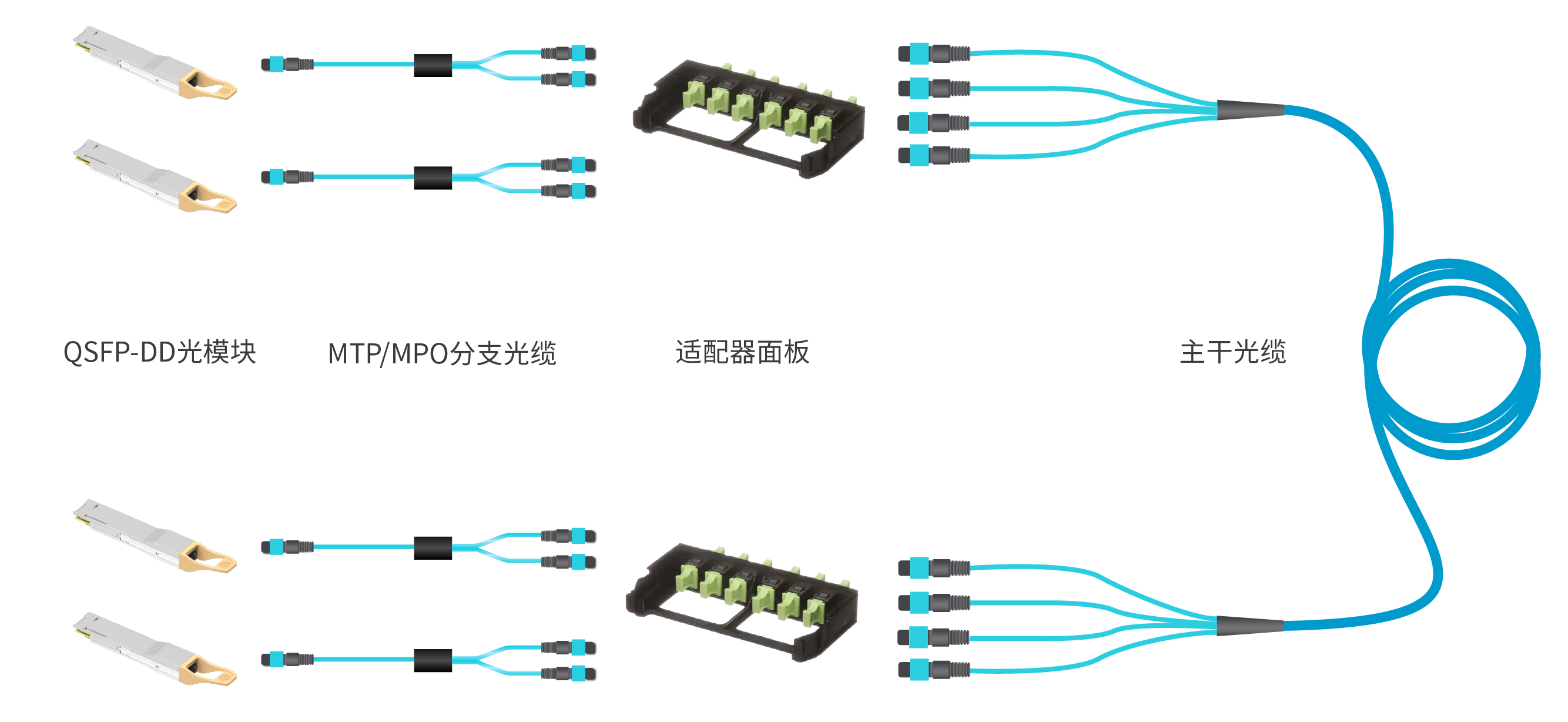

场景五：400G QSFP-DD SR8 Across DC With Trunk
方案
400G QSFP-DD SR8采用16芯转2×8芯分支光缆与4端口MPO/MTP适配器面板与4×12芯主干光缆相连。

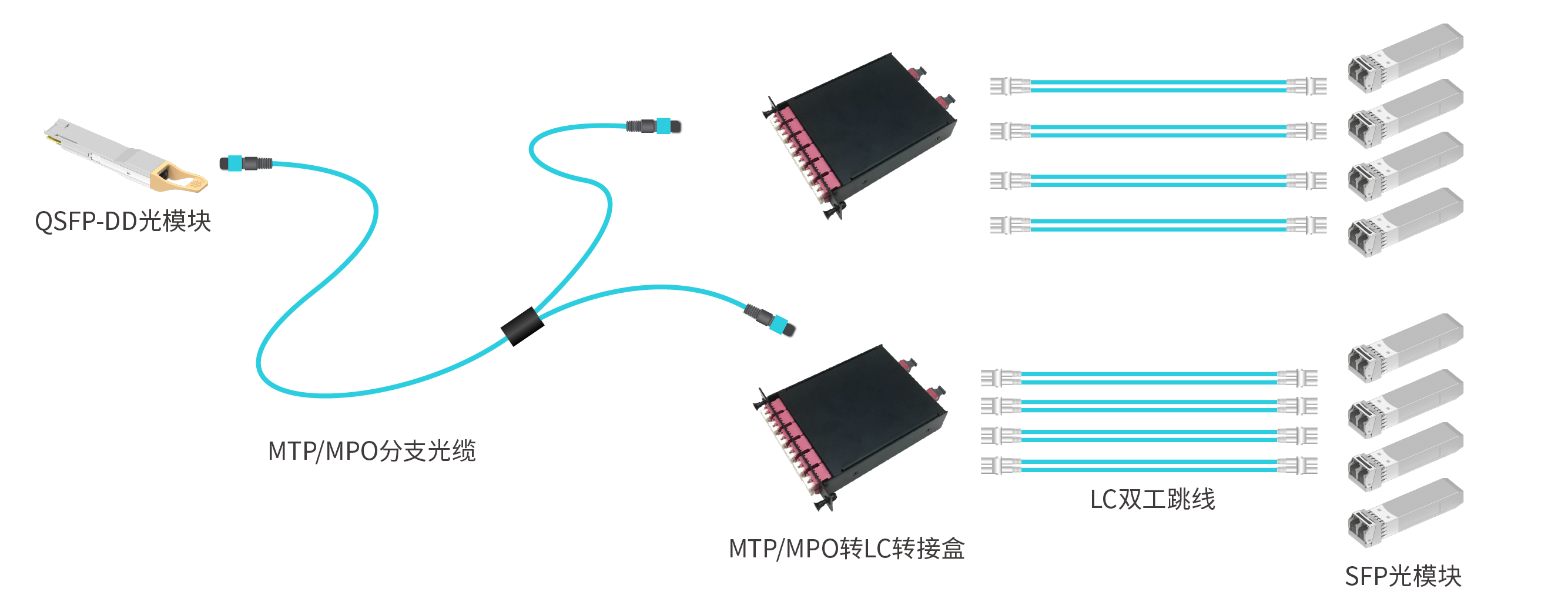

场景六：400G QSFP-DD SR8 to SFP Local
方案
400G QSFP-DD SR8采用16芯转2×8芯分支光缆与8芯MTP/MPO转LC转接盒相连，另一端采用双工LC跳线与SFP光模块连接。

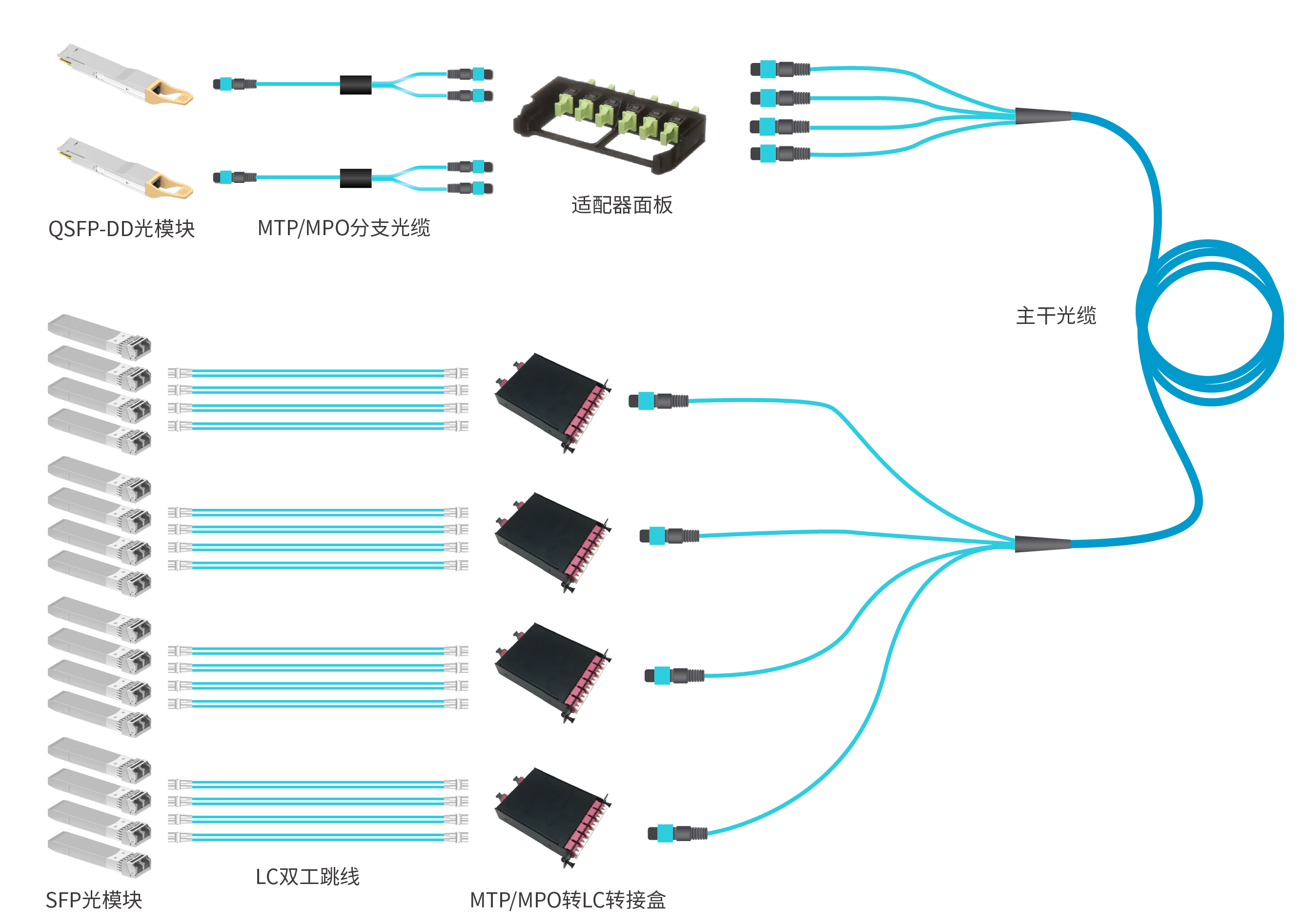

场景七：400G QSFP-DD SR8 to SFP Across DC with Trunk
方案
400G QSFP-DD SR8采用16芯转2×8芯分支光缆与4端口适配器面板连接，右侧4×12芯主干光缆通过8芯MTP/MPO转LC转接盒连接与LC双工跳线连接的SFP光模块相连。
根据数据中心不同的情况和需求，还可以有多种不同的布线方式。如果您需要部署自己的数据中心，可以给我们留言，我们将为您提供不同光模块的需求与解决方案。
