随着5G商用进程持续推进，高清直播、AI、智能驾驶、物联网等诸多应用蓬勃发展，数据中心的传输速率要求也在不断攀升，单通道QSFP112G规范业已发布，消费者和品牌厂商期望获得更快速、更高效的在线使用体验，这就要求数据中心持续变革。

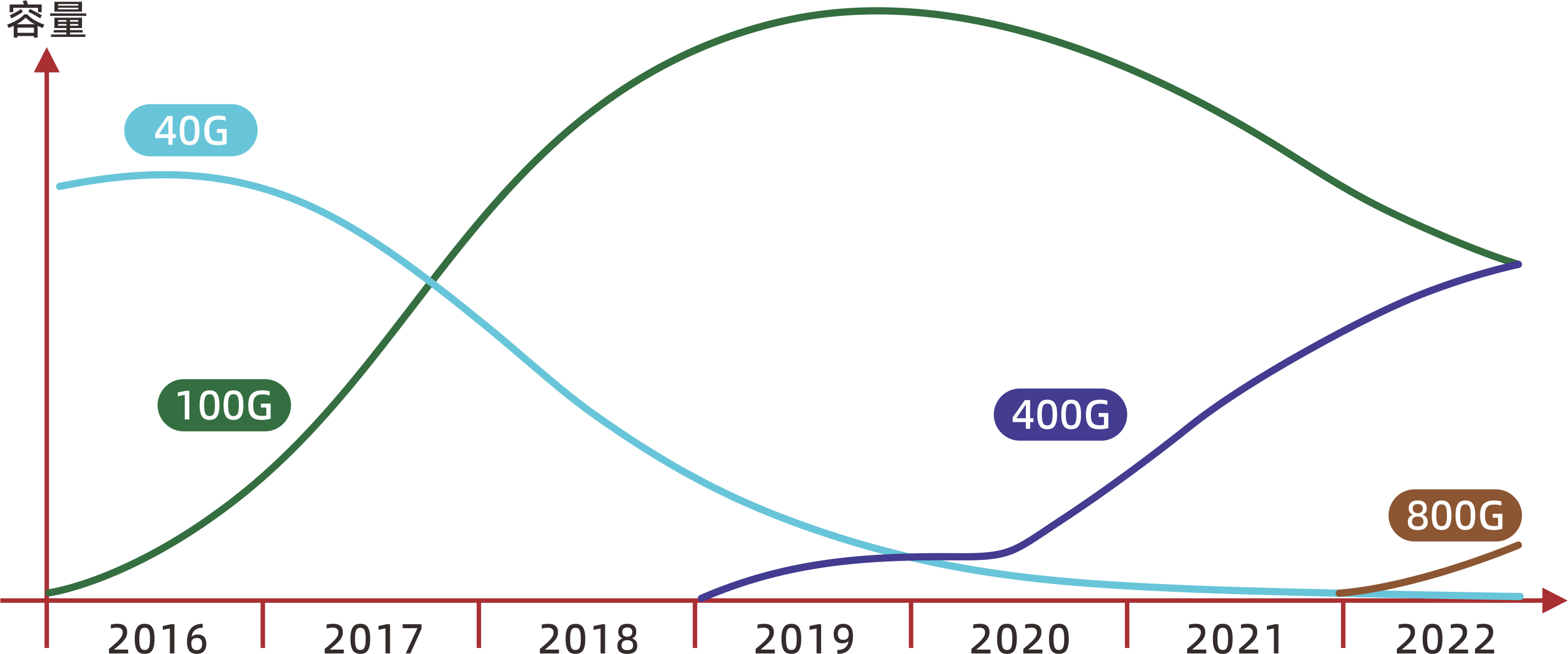

* 数据来自网络
目前路由器和交换机对外的接口都在IO面板侧，网络设备间通过IO接口互联的方式主要有两种：铜缆（Direct Attach Cable)互连和光纤(Active Optical Cables)互连；通过多模光纤和单模光纤，网络设备间的连接距离可以从几百米扩展到几十公里。但光纤的成本相对较高，在数据中心机柜内部，目前仍然有大量数据中心使用了成本更为便宜的铜缆IO模块实现0.5米、1米、2米、3米和5米距离的连接；随着单链路信号速率从56Gbps向112Gbps演进，网络设备的IO接口也从400G向800G升级。这必然会导致链路损耗的急剧增加，使得无源铜缆IO模块的传输距离进一步缩短。
基于现实的物理限制条件，IEEE制定112G规范的802.3CK小组在56G速率最长3米的铜缆IO基础上，将铜缆链路的最大长度缩减为2米。
本周，易飞扬通信便发布了两款112G PAM4 DAC产品，800G QSFP-DD PCC和400G QSFP112 PCC，遵循IEEE P802.3ck D3.0和QSFP-DD800 / QSFP112 MSA HW Rev 6.01标准制定的规范，可支持最大2m的传输距离，提前布局下一代数据中心服务器电互连。（详情回顾：易飞扬在112G PAM4 DAC产品再下一城。）
112G PAM4 DAC解决方案
DAC是数据中心机架内的标准连接解决方案。在56Gbps PAM4下，DAC可以在最大3.0m空间机架内有效地连接各排服务器。随着数据速率不断攀升，在112Gbps PAM4下，传输距离缩减至两米，但这个长度可能不足以将架顶式(TOR)交换机与机架较低位置的服务器连接起来，那该如何实现112G PAM4 DAC的部署呢？

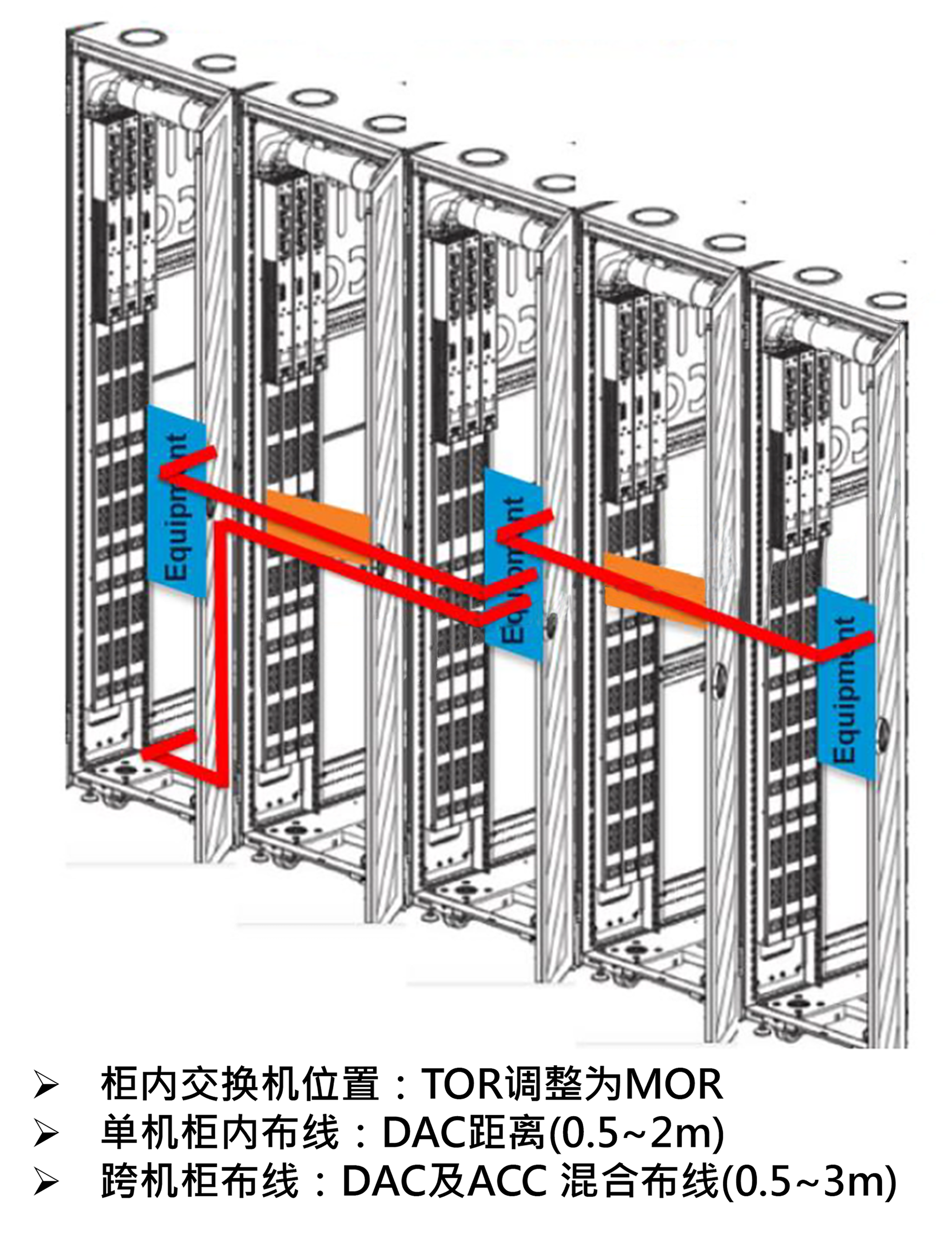

如下图所示，在超过2米的机架内，柜内交换机的位置可以从TOR调整为MOR，并通过综合布线配线架连接到交换机端口。在MOR架构中，排头柜放置在每排柜子的中间。MOR网络机柜部署在POD的两排机柜中间，可以减少服务器机柜到网络机柜的线缆距离，简化线缆管理和维护。MOR架构允许线缆从中间位置的机柜走线到两端，减少走线通道出入口处线缆的拥塞，减少线缆的平均长度。
* 资源来自IEEE802.3ck Study Group
采用MOR部署架构，也是高速率服务器配置和布线架构的发展趋势。采用MOR架构，若数据中心需要迁移到更高的速率，只需简单地替换服务器跳线，而无需替换原本更长的交换机到交换机的主干链路。
112G PAM4 DAC解决方案的提出，预计800G产品（单通道112G PAM4 ）铜互连仍能在机柜内占据主流位置。市场瞬息万变，未来发展的速度还会更快。易飞扬112G PAM4 DAC的发布，可助力数据中心向400G、800G乃至更高速率发展。
