CWDM系统的安装教程

使用粗分波复用（CWDM，coarse wavelength division multiplexing）技术可以在不增加光纤数量的情况下扩大光纤网络的容量。在CWDM系统中，CWDM复用&解复用器是最重要的部件，其功能是将多个（最高达18个）不同波长的光信号组合在一根光纤中进行传输，从而增加了现有光纤光缆的传输容量。本教程将对CWDM复用&解复用器以及CWDM系统的安装步骤进行详细介绍，希望能对初次接触CWDM系统的读者有所启发。

CWDM复用&解复用器概览

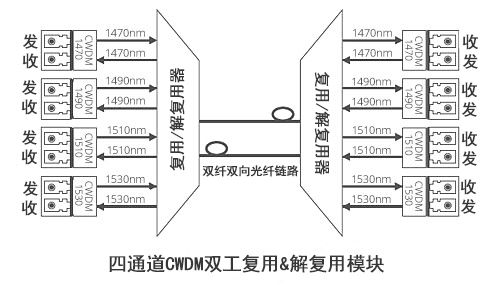

CWDM复用&解复用器是一种无源设备，性能可靠、使用方便。它可以复用多个不同波长的光信号，这些波长都在1270 nm—1610 nm（波长间隔为20 nm）之间。根据不同的应用，CWDM复用&解复用器的通道数量也不尽相同，目前比较常用的是4通道的CWDM复用&解复用器，可以将4个通道的数据同时在一根光纤上传输（如下图）。需要注意的是，CWDM复用&解复用器必须成对使用，也就是说，当CWDM复用器在发射端将不同波长的光信号复用到一根光纤上后，接收端必须使用CWDM解复用器将光纤中混合的光信号解复用为不同波长的光信号。现在市场上的CWDM复用&解复用器大多为复用&解复用一体化的设备。

CWDM系统的组成部分

CWDM系统主要由近端组件、CWDM复用&解复用模块和远端组件构成，其中，近端组件和远端组件是指在不同位置的交换机。除此之外，还有用于固定支承CWDM复用&解复用模块的机架式机箱、用来连接交换机和CWDM复用&解复用模块的CWDM SFP光模块和单模光纤跳线（如下表）。

产品名称	产品图片	产品详情
机架式机箱		可固定支承2/3/4/12块LGX盒式CWDM复用&解复用模块
CWDM复用&解复用模块		2/4/5/8/9/16/18通道工作波长1270nm-1610nm监控端口
CWDM SFP光模块		传输速率1.25Gbps工作波长1270nm-1610nm传输距离20/40/80/100/120 km

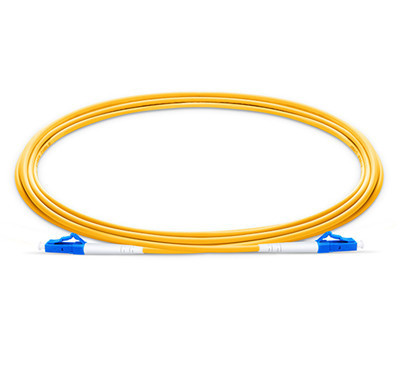

单模光纤跳线		LC-LC连接器纤芯直径9/125 um有单工、双工可选

CWDM系统组装步骤

CWDM系统的组装可以分为以下4步：

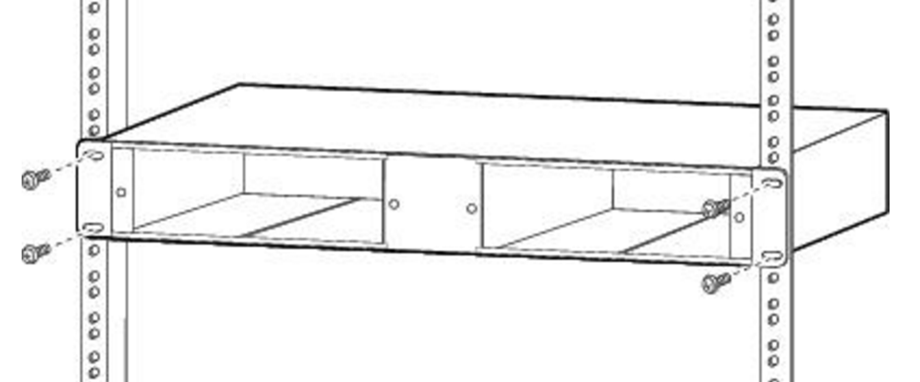

安装机架式机箱

CWDM机架式机箱应安装在标准的1RU机柜或机架中。此外，CWDM机架式机箱最好安装在交换机所在或与之相邻的机柜或机架中，这样，我们就能更好地用光纤跳线连接机箱中的CWDM复用&解复用模块和交换机中的CWDM SFP光模块。

安装CWDM复用&解复用器

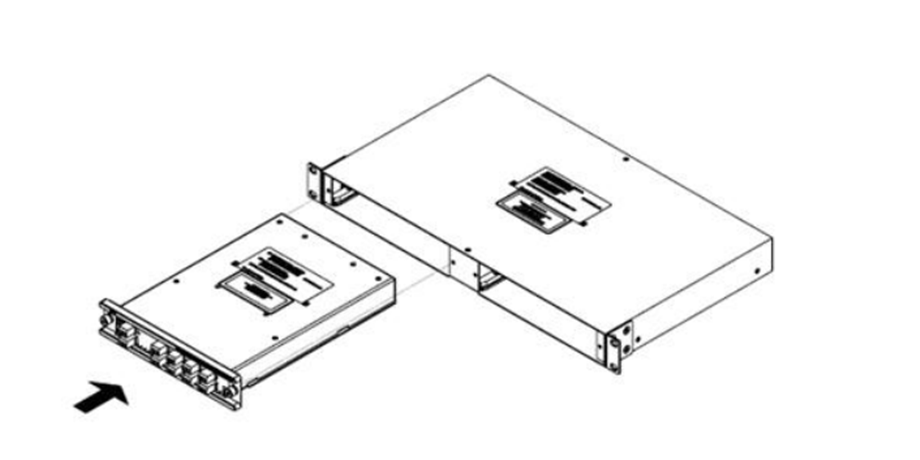

安装CWDM复用&解复用器时，首先要将设备对准机箱（如下图），然后轻轻将模块推入到机箱内，最后拧紧用来固定CWDM复用&解复用器的螺丝。

CWDM复用&解复用器到交换机的连接

将CWDM SFP光模块插入到交换机后，就可以用单模光纤跳线来实现光模块和CWDM复用&解复用器的互连。 需要注意的是，由于CWDM复用&解复用器上各个端口的波长各不相同，因此，各端口应与相应工作波长的CWDM SFP光模块连接（例如1470 nm波长的端口应该与工作波长为1470 nm的光模块连接），这样光信号才能正常传输。在这一点上，我们可以通过辨别光模块上拉环的颜色来区分不同波长的光模块。

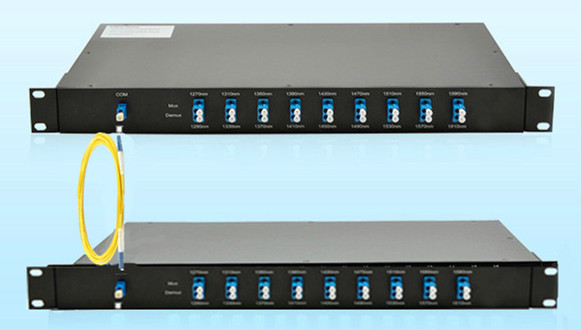

两个CWDM复用&解复用器的连接

正如上文提到的，CWDM复用&解复用器必须成对使用，因此，组装CWDM系统的最后一步是用光纤跳线连接两个CWDM复用&解复用器。这里需要注意的是，如果CWDM复用&解复用器是双工的，就需要使用双工单模跳线，如果CWDM复用&解复用器是单工的，使用单工单模跳线即可。

总结

CWDM系统是一种经济有效的光纤通信解决方案，有了CWDM系统，运营商可以在现有光纤网络架构的基础上扩大光纤网络的容量，最大限度地利用光纤的带宽。 相关文章：CWDM/DWDM波分复用器教程如何使用单纤双向CWDM复用/解复用器
