用正确的方法安装和移除光模块和高速线缆/有源光缆是保证网络稳定有效运行的必要步骤，今天，我们就来谈谈40G网络系统中QSFP光模块和高速线缆/有源光缆的安装指南。
40G QSFP+光模块概况
40G以太网汇聚交换机在现代数据中心中越来越常见，在40G网络层的核心，通常会使用由光缆连接在一起的一对光模块，这对光模块要么插在网络服务器上，要么插在包括接口卡和交换机在内的各种设备上，并且通过OM3和OM4等在多模应用中使用的光缆相连。此外，高速线缆和有源光缆也通常作为上述光模块和光缆节省成本的替代方案用在短距离互连应用中。QSFP+是最常见的40G接口类型，此外，QSFP+光模块还可以与QSFP+分支光缆一起使用，是一种高密度的10G解决方案。QSFP+光模块可以实现网络设备（如交换机、路由器、媒体转换器等类似设备）与光缆或铜缆之间的互连，传输速率达4x10 Gbps，支持以太网、光纤通道、无线宽带（InfiniBand）和同步光纤网络/同步数字系列（SONET/SDH）标准。与CFP光模块相比，QSFP光模块结构更紧凑，因此更适合端口密度大的应用。QSFP+光模块的两个基本接口规范分别是40GBASE-SR4（用在多模应用）和40GBASE-LR4（用在单模应用）。
40GBASE-SR4 QSFP+光模块
40GBASE-SR4 QSFP+光模块符合802.3ba D3.2（40GBASE-SR4）标准，与MPO/MTP®光纤连接器一起使用实现40Gbps的光学连接。这种光模块有4个数据传输通道，每个传输通道的传输速率约为10.3125Gbps，4个通道同时传输数据可以达到40Gbps的聚合带宽。在数据中心中，40GBASE-SR4 QSFP+光模块可以和内含8根平行光纤的多模OM3/OM4光缆一起使用，实现两个以太网交换机间的互连，使用OM3光缆时，传输距离达100m，使用OM4光缆时，传输距离达150m。
40GBASE-LR4 QSFP+光模块
40GBASE-LR4 QSFP+光模块符合802.3ba（40GBASE-LR4）标准，与LC光纤连接器一起使用实现40Gbps的光学连接。这种光模块有4个数据传输通道，每个传输通道的传输速率约为10.3125Gbps，4个通道同时传输数据可以达到40Gbps的聚合带宽。40GBASE-LR4 QSFP+光模块通常用在数据中心和因特网交换点之间，与单模光纤一起使用，传输距离可达10km。
此外，为了满足用户各种各样的需要（包括支持单模和多模 ），不同的厂商也会供应其他种类的QSFP+光模块。
如何安装/移除QSFP+光模块和高速线缆/有源线缆
准备工作
为了防止QSFP+光模块或高速线缆/有源线缆遭到静电放电损坏，在安装或移除QSFP+光模块或高速线缆/有源线缆时，一定要记得戴上防静电腕带，并确保防静电腕带与皮肤接触，如果要使用防静电手套，要将防静电腕带套在防静电手套上。
安装和移除QSFP+光模块
QSFP+光模块的拉环有两种类型，一种是塑料拉环，一种是金属拉环。下面以金属拉环为例讲解安装或移除QSFP+光模块的详细步骤：
安装QSFP+光模块
第一步：从防静电容器中拿出QSFP+光模块，移除光模块上的防尘塞；
第二步：移除要插入QSFP+光模块端口中的防尘塞；
第三步：向上旋转QSFP+光模块上的拉环（如果QSFP+光模块上的拉环是塑料的，请忽略此步骤）；

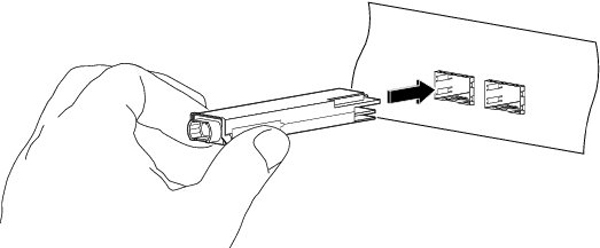

第四步：如图1所示，拿起QSFP+光模块，使其与机架上的端口处在同一条直线上；
图1

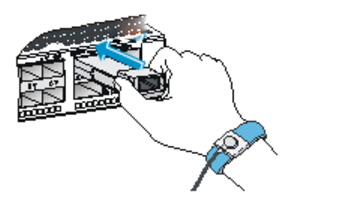

第五步：如图2所示，轻轻将QSFP+光模块推入到端口中，直至其牢牢地固定在端口内部；
图2

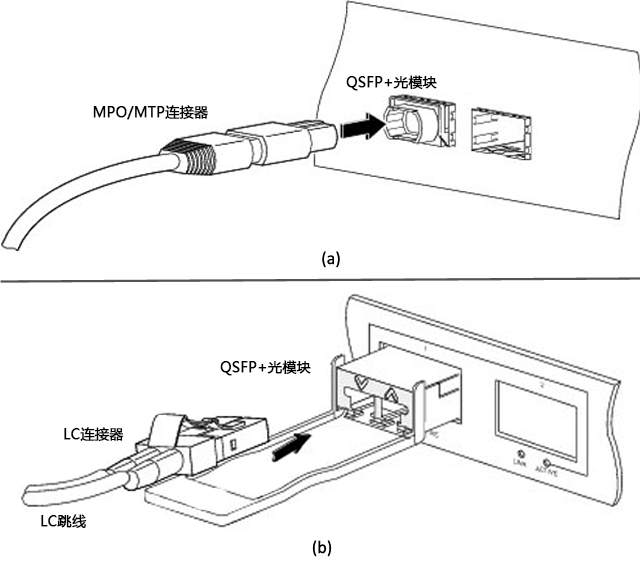

第六步：如图3所示，立刻将端接有MPO连接器或双工LC连接器的光纤跳线插入到QSFP+光模块中。
图3
注意：如果不准备在光模块上插入光纤跳线，一定要给光模块戴上防尘塞。
移除QSFP+光模块
第一步：如果QSFP+光模块上插有光纤跳线，先移除光纤跳线；

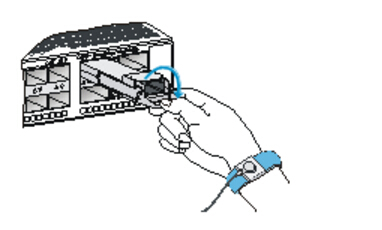

第二步：如图4所示，向下旋转QSFP+光模块的拉环直至水平（如果QSFP+光模块上的拉环是塑料的，请忽略此步骤）；
第三步：捏住QSFP+光模块，轻轻将光模块从端口内向外拉；
第四步：将拿出的QSFP+放置在防静电的容器中。
图4
安装和移除40G QSFP+高速线缆/有源光缆
安装或移除QSFP+高速线缆和QSFP+有源光缆的步骤大同小异，现以QSFP+高速线缆为例讲解安装和移除40G QSFP+高速线缆/有源光缆的步骤：
安装QSFP+高速线缆
第一步：如图5所示，拿起端接在QSFP+高速线缆一端的QSFP+接头（接头的拉环在上），使之与机架上的端口处在一条直线上；
第二步：轻轻将QSFP+接头水平推入到端口中，直至接头牢牢固定在端口内部；
图5
移除QSFP+高速线缆
第一步：如图6所示，轻轻拉QSFP+接头，直至其可在端口中活动；
第二步：拿住QSFP+高速线缆，轻轻水平向外拉QSFP+接头上的拉环，直至将QSFP+接头拔出。
图6
安装和移除40G QSFP+ × 4SFP+高速线缆
40G QSFP+ × 4SFP+高速线缆的一端端接的是40G QSFP+接头，另一端端接的是4个10G SFP+接头，安装和移除40G QSFP+接头在上文中已经提及到，下面本文就来介绍安装和移除10G SFP+接头：
安装SFP+接头
第一步：拿起SFP+接头，使其与端口在一条直线上，并将光模块经镀金的一面对着SFP+端口中的弹簧片（如图7）。需要注意的是，如果机架上有两排端口，那么上一排端口中的弹簧片一般位于端口的底端，而下一排端口中的弹簧片一般位于端口的顶端。
第二步：用光模块轻轻压住弹簧片，然后将光模块向内推进端口。
图7
移除SFP+接头
第一步：用大拇指按压接头，如图8编号1所示；
第二步：轻轻水平向外拉SFP+接头上的拉环，直至完全拉出SFP+接头，如图8编号2所示。
图8
检查

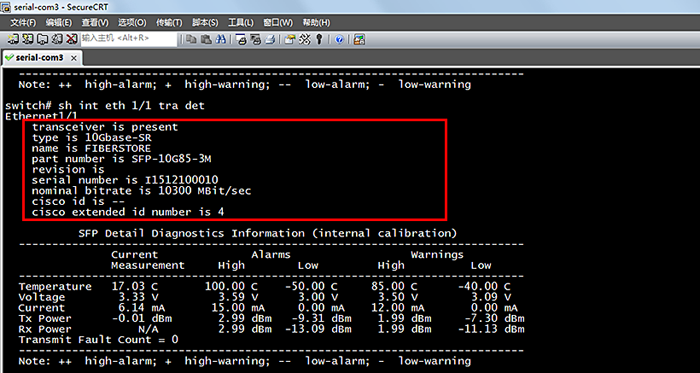

执行设备上显示光模块接口的命令，确保光模块和高速线缆/有源光缆安装正确，如果光模块和高速线缆/有源光缆的相关信息显示正确，那么就安装成功了，如果信息显示错误，那么安装未成功，或者是光模块和高速线缆/有源光缆与设备不 。
总结
随着40G网络的普及，40G QSFP光模块和高速线缆/有源光缆也开始在市场上普遍存在。正确地安装40G QSFP光模块和高速线缆/有源光缆对40G网络系统至关重要，不仅能保护光模块和高速线缆/有源光缆免遭损坏，而且能保证网络系统的性能稳定。此外，通过执行设备上显示光模块接口的命令，我们可以检查光模块和高速线缆/有源光缆是否正确安装，当然，前提是要安装的光模块和高速线缆/有源光缆与设备 。
