WDM光网络解决方案，具有超大容量、 已有光纤、灵活组网、经济可靠的特点。因为光纤的物理层布线并不便宜，因此，使用WDM技术扩展容量极其必要。
WDM

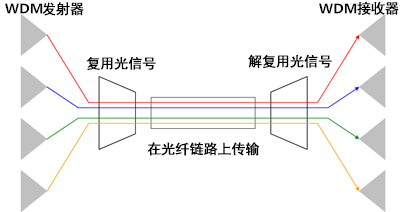

WDM是将不同波长的光信号复用到一根光纤中进行传输的技术，目前主要有两种WDM技术：粗波分复用（CWDM）和密集波分复用（DWDM）。根据ITU-T G.694.2标准，CWDM的18个波长通道在1470nm和1610nm之间，波长间隔为20nm；但是，根据应用不同，各个特定波段和通道也有不同的ITU-标准。与CWDM不同，DWDM用频率来表示信道间隔，其支持的波长主要在C波段范围内，信道间隔小。一些DWDM网络系统的信道间隔甚至控制在0.4nm之内，可以同时传输96个波长信号。
CWDM技术
CWDM的成本较低，因此在行业内比较受欢迎。各个CWDM波长可以支持2.5Gbps的传输速率，甚至扩展至10Gbps。CWDM的传输速率使其足以应用于千兆以太网、快速以太网、1/2/4/8/10Gbps光纤通道和其他协议。根据ITU-T G.694.2标准，CWDM系统最多可以提供18个光通道。CWDM的波长间隔较大，不能利用光放大器放大光信号，因此最大传输距离只有80km。
DWDM技术
DWDM是一种传输容量高、传输距离长的WDM技术，可以支持44-88个波长通道，具有速率和协议透明性，各个波长的传输速率可以达到100Gbps。ITU规范的DWDM的信道间隔是从50GHz/100GHz（应用最广泛）到200GHz。DWDM系统最多可以提供96个光通道（频率为50GHz），使用光放大器（如掺铒光纤放大器）和色散补偿器后，其传输距离可以达到3000km，这使得光纤容量增加了100倍。DWDM使用的是十分精确和稳定的激光器，因此制作成本较高，在低于10Gbps的传输应用中更是如此。但是，从传输容量和传输距离上来看，DWDM的成本并没有高的离谱，仍然是一种适合10Gbps及以上传输应用的解决方案。
CWDM和DWDM混合传输网络系统
CWDM的最大优势在于其光器件的价格只有DWDM的1/3。考虑到经济效益、预算成本和实际需求（通常最多只需要8个波长通道），大多数用户都会选择使用CWDM系统。使用的WDM设备，用户不仅可以以较低成本安装8个波长的CWDM系统，而且当CWDM系统的容量需要扩充时，可以用DWDM滤波器来扩充每个CWDM的信道端口，从而达到升级的目的。CWDM系统、DWDM系统和CWDM和DWDM混合传输系统的数据传输速率均能达到100Gbps。
典型的CWDM解决方案通常提供8个波长，使8个端口的光信号在同一根光纤上传输，但是，因为CWDM的波长间隔相对较大，而DWDM的信道间隔较小，因此可以利用DWDM技术，将信道间隔为100GHz的44个DWDM波长糅合到CWDM网络系统中，从而利用现有的设备（包括集成解决方案）达到扩展容量的目的。

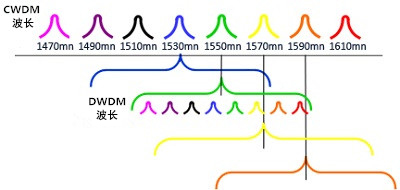

此外，一般的CWDM光谱支持的数据传输速率最大为4.25Gbps，而DWDM支持的数据传输速率最高科可达到100Gbps。因此，将DWDM的信道糅合到CWDM的波长光谱中可以在不改变现有网络基础设施的基础上，利用同一根光纤大大增加数据传输容量。如右图所示，CWDM的ITU信道为：1470nm、1490nm、1510nm、1530nm、1550nm、1570nm、1590nm和1610nm，波长间隔为20nm。使用WDM设备，可以在CWDM的4个波长（1530nm、1550nm、1570nm和1590nm）中分别插入8个信道间隔为0.1nm的DWDM波长，轻松在CWDM网络系统中增加了28个波长，扩大了传输容量。

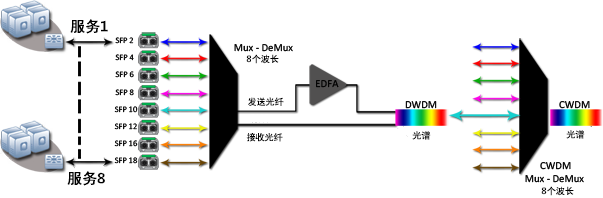

下图进一步展现了通过DWDM光谱扩展容量的过程。如图所示，只需一个CWDM的输出/输入波长设备就可以将8个DWDM信道复用到该CWDM波长中。CWDM和DWDM混合传输解决方案将DWDM光电转换器、DWDM复用/解复用器和掺饵光纤放大器（如果需要光放大器）整合在一起，整个解决方案只增加了一个结构紧凑的1U单元，在不影响现有网络或数据服务、不更换任何CWDM基础设备的基础上扩展了数据传输容量。
WDM光网络解决方案的优点
CWDM/DWDM网络设备具有以下优点：
1.安装成本小，具有可扩容性；
2.易转换，可升级至容纳44个波长；
3.可升级至支持10G、40G和100G网络服务；
4.可在不影响现有网络设备和服务的前提下有效升级；
5.可靠、安全、符合标准；
6.易安装和维护；
7.全程性能监控。
结构紧凑的CWDM解决方案不仅能实现上述优点，还具有远程监控和设置、集成放大器、 第三方网络设备等特点，扩容方便，最大化地利用您现有的设备资源，将成本降至最低。
结束语
全方位的WDM光网络解决方案既是网络服务供应商的理想方案，也是暗光纤开发商、数据中心、金融机构、大学和公司的最佳选择。
