过去几十年内，网络速率从1Gpbs迅速朝着10Gpbs、40Gpbs甚至100Gpbs发展，因此，数据中心的网络传输技术和布线方式也发生着翻天覆地的变化。现在，数据中心的布线系统已经越来越复杂，而一个便于管理和维护的布线系统对数据中心的稳定性和性能具有重要意义。
在构建网络系统之前，我们有必要对先布线系统进行一定的规划。通常，数据中心有两种布线方式：非结构化布线和结构化布线。

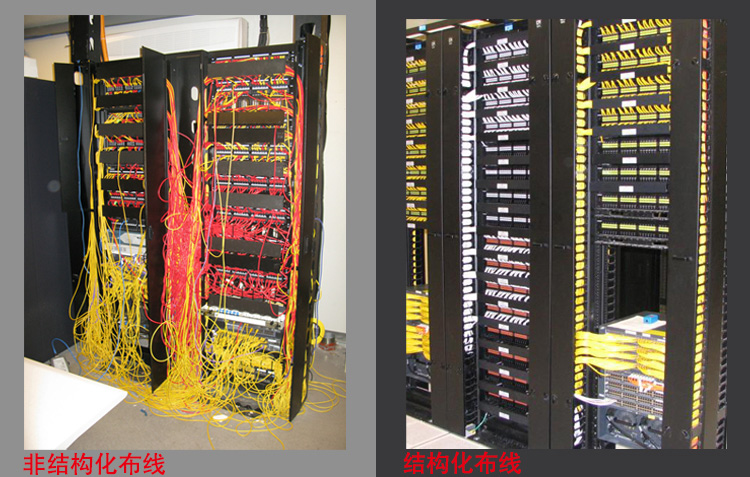

非结构化布线系统
非结构化布线是指数据中心的光纤链路连接没有使用适配器面板，而是直接通过点到点或设备到设备的方式进行连接。在这种布线方式中，使用的多是2芯光纤跳线，而如果线缆的数量较多，整个布线系统就呈现出一种杂乱不堪的状态。这对增加新的网络设备、路由新的传输路径提出了很大的挑战，会严重影响到布线系统的管理和维护效率。此外，这种布线方式还会影响数据中心的冷却系统，造成网络设备温度过高。尽管这种布线方式有诸多弊端，现在仍有部分应用使用的是这种传统的布线方式。
结构化布线系统
随着数据中心的端口数量越来越多，网络设备越来越密集，如何有效地管理众多线缆和网络设备也成为数据中心管理者越来越关注的问题。在这种情况下，传统的非结构化布线并不能满足数据中心高密度布线的需求。基于此，结构化布线应运而生。
结构化布线是一种灵活、可靠、高效的布线系统，能有效根据具体需求更改、增加和移动布线路径。在这种布线系统中，通常会使用到MPO预端接布线产品，因此布线成本稍贵。但是，结构化布线却能给线缆部署和故障排除带来极大的益处。
结构化布线系统中的MTP/MPO预端接产品
从未来的高密度布线需求来看，结构化布线无疑是优于非结构化布线的。因此，MPO预端接产品更能适应未来网络发展的需要。下表详细列出了结构化布线系统中常用的MTP/MPO预端接产品：
| 名称 | 图片 | 详情 |
| MPO/MTP主干光纤跳线 |  |
MPO/MTP主干光纤跳线的纤芯数从12到144不等，通常用于结构化布线中的主干布线。 |

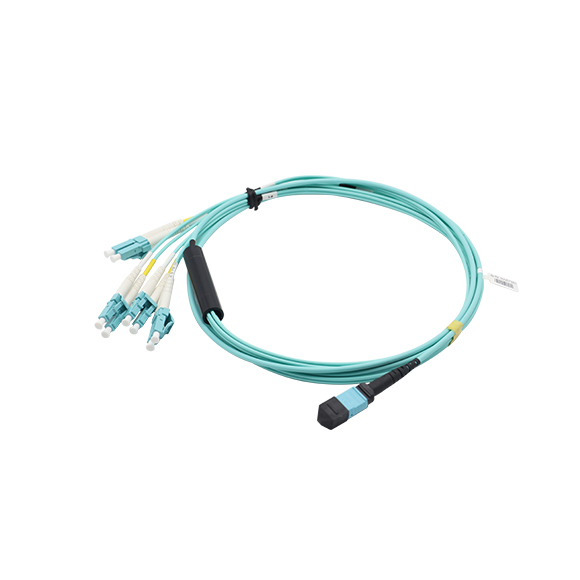

| MTP/MPO分支扇出光纤跳线 |  |
用于40G（4x 10G），100G（2x 50G或4x 25G），120G（3x 40G），200G（2x 100G或4x 50G或8x 25G）以及400G（2x 200G或4x 100G或8x 50G）分支数据中心互连的电缆组件。 |

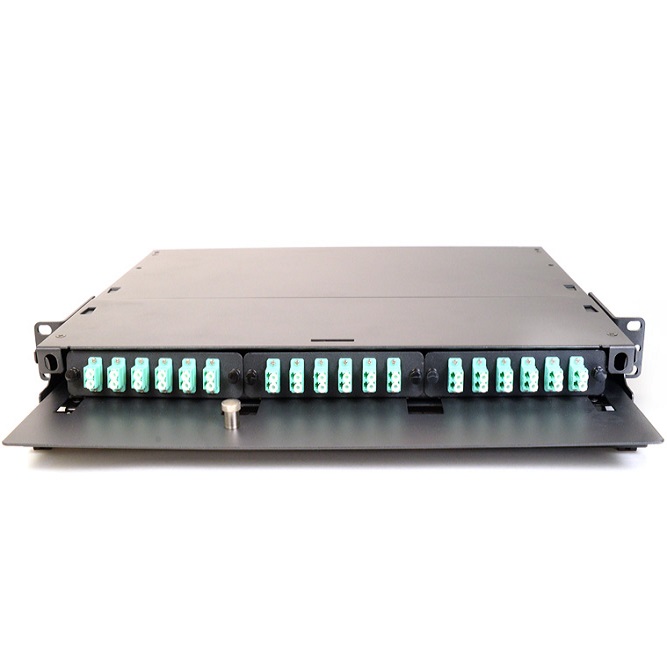

| MTP/MPO光纤跳线配线架 |  |
在机箱前有3,4或者12个孔槽，可提供96和144光纤路的选择，每个孔槽可以用来放置易飞扬的MTP/MPO机盒。 |

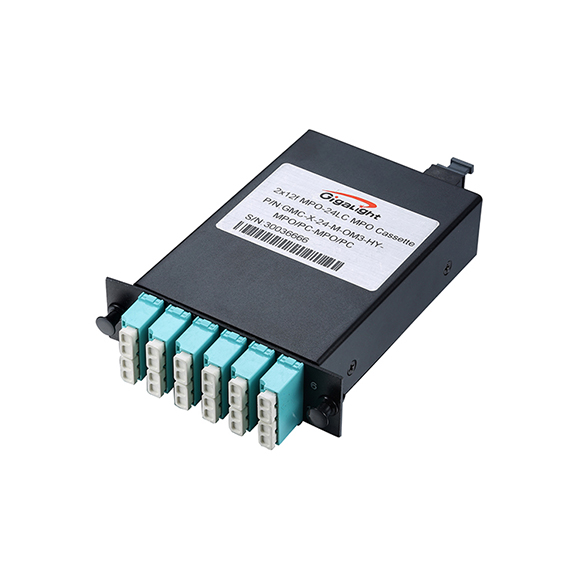

| MTP/MPO光纤跳线转接模块 |  |
外部带有适配器的即插即用的LGX盒式模块，应用于将MTP/MPO光缆与多光纤连接；可用于40G（4x10G），100G（4x25G），200G（4x50G或者8x25G），400G（4x100G或者8x50G）以及其他分开互连器 |
40G结构化布线解决方案
结构化布线解决方案可以将众多线缆整理到一个紧凑的盒式结构内，下面详细介绍2种40G结构化布线解决方案：

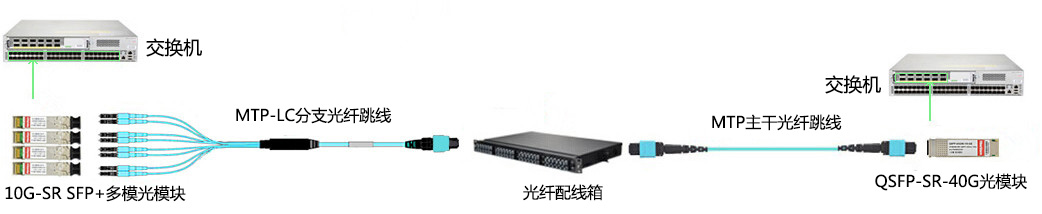

第一种是利用MTP-LC分支光纤跳线来实现MTP连接器和LC连接器之间的转接，当然还需要使用配备有4个MTP（12芯）光纤适配器面板（Key朝上/Key朝下）的光纤配线盒（如下图）。这种分支光纤跳线可以配置为4个LC Uniboot分支光缆来连接SFP+端口，该分支光缆的长度可根据需求进行定制。这种解决方案的缺点是当分支光缆较长时，不利于线缆管理。

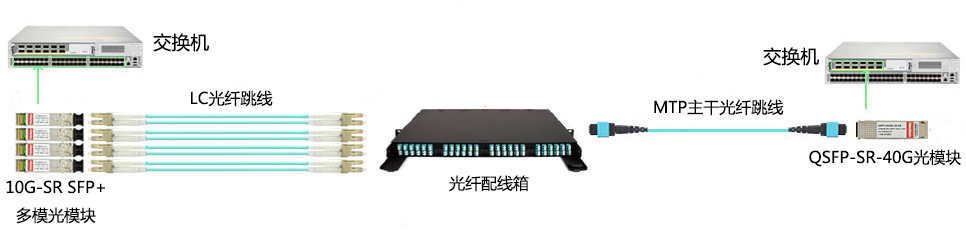

另一种解决方案是利用MPO/MTP主干光纤跳线、LC光纤跳线和配备有4个MTP高密度转接盒（MTP转LC）的光纤配线盒来实现互连。这种解决方案通常用在LC光纤跳线用来连接多个不同设备的应用中。
结束语
好的光纤布线系统不仅要能满足目前的布线需求，而且应该满足未来网络发展的需求。使用MTP预端接产品的结构化布线既适合目前的10G以太网，而且能够适应40G/100G以太网的环境，是高密度布线系统发展的必然趋势。
