现在，铜缆布线系统仍在数据中心和服务器机房广泛应用。但是，为了适应现代数据中心高速率和高密度布线的需求，传统的铜缆已经逐渐被预端接铜缆替代，成为数据中心受欢迎的铜缆布线产品。本教程将详细给出预端接主干铜缆的基础知识。
什么是预端接主干铜缆？

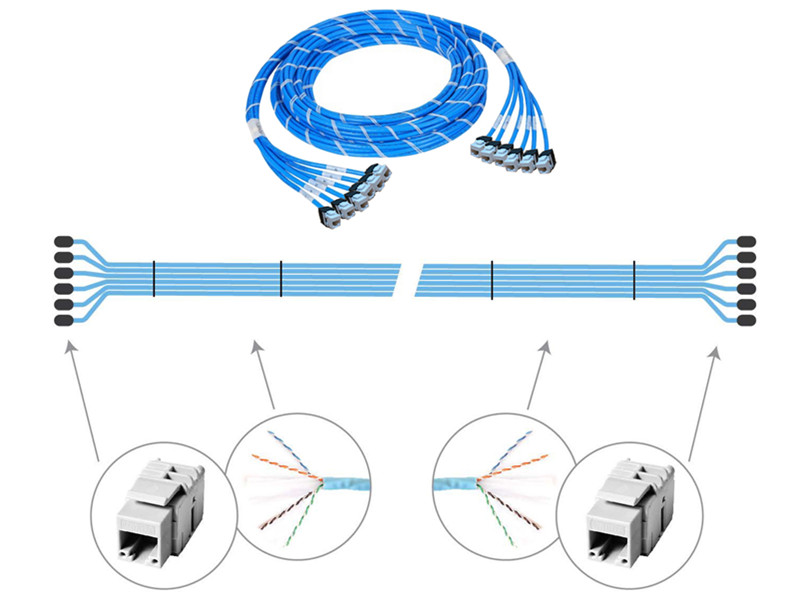

预端接主干铜缆是指集束型（6根、12根或24根）双绞线两端均端接了连接头（插头或插口）的双绞线电缆组，使用时只要将预端接铜缆敷设到位后，两端连接头插入到相应的配线架中，就完成了铜缆系统的安装，这种产品支持具有高密度，快速部署和高性能要求的应用。下图展示了六类预端接铜缆的详细构造：
根据双绞线、连接头、分支线缆等参数的不同，预端接主干铜缆也有多种不同的配置，了解这些不同的配置有助于您快速选择合适的预端接主干铜缆。
预端接主干铜缆的配置
正如上图展示的，预端接主干铜缆由双绞线和两端的连接头组成，下面分别从双绞线的类型、连接头的类型以及分支类型三个方面介绍预端接主干铜缆的配置情况。
预端接主干铜缆的选购指导
Riser VS Plenum VS LSZH
在选购预端接主干铜缆时，我们首先要考虑铜缆的铺设环境，这涉及到我们应该购买何种阻燃等级的线缆。预端接主干铜缆常见的阻燃等级有干线级（Riser）、Plenum（增压级）和LSZH（低烟无卤级）。Riser预端接主干铜缆一般用于垂直和水平布线使用；Plenum预端接主干铜缆通常安装在通风管道或空气处理设备使用的空气回流增压系统中；LSZH预端接主干铜缆一般用在人身安全和重要设备容易受到火灾威胁的区域。
预端接主干铜缆的接头类型
预端接主干铜缆两端的接头有三种类型：插口转插口、插头转插口、插头转插头。根据数据中心或电信机房内布线系统部署的不同，我们应选择不同接头类型的预端接主干铜缆。

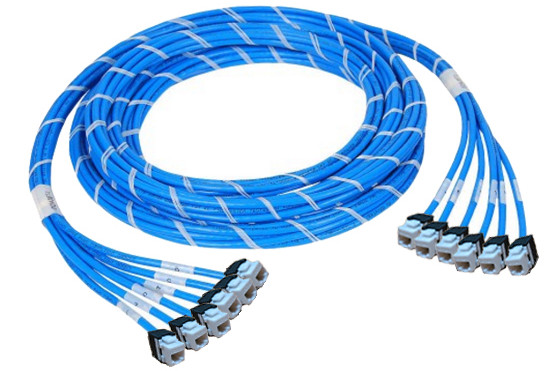

插口转插口—这种预端接主干铜缆需要借助网络跳线和插座面板来实现有源设备间的连接（例如服务器和交换机）。由于有源设备价格昂贵，人们通常用预端接主干铜缆通过交叉互连的方式来连接有源设备。

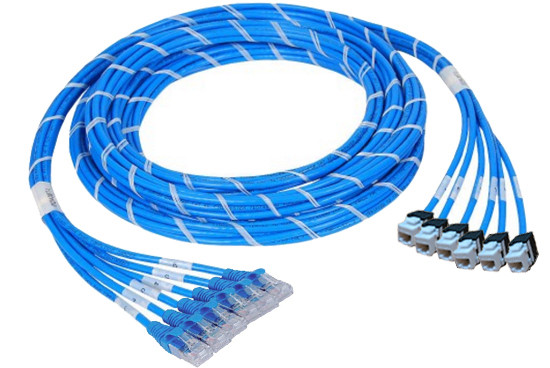

插头转插口—这种预端接主干铜缆的插头一端可以直接用在有源设备上，另一端则通过网络跳线和插座面板连接到另一台有源设备上。
插头转插头—这种预端接主干铜缆可以直接连接两台有源设备（例如服务器和交换机），也可以在开放式工作区用作网络跳线。
预端接主干铜缆分支类型

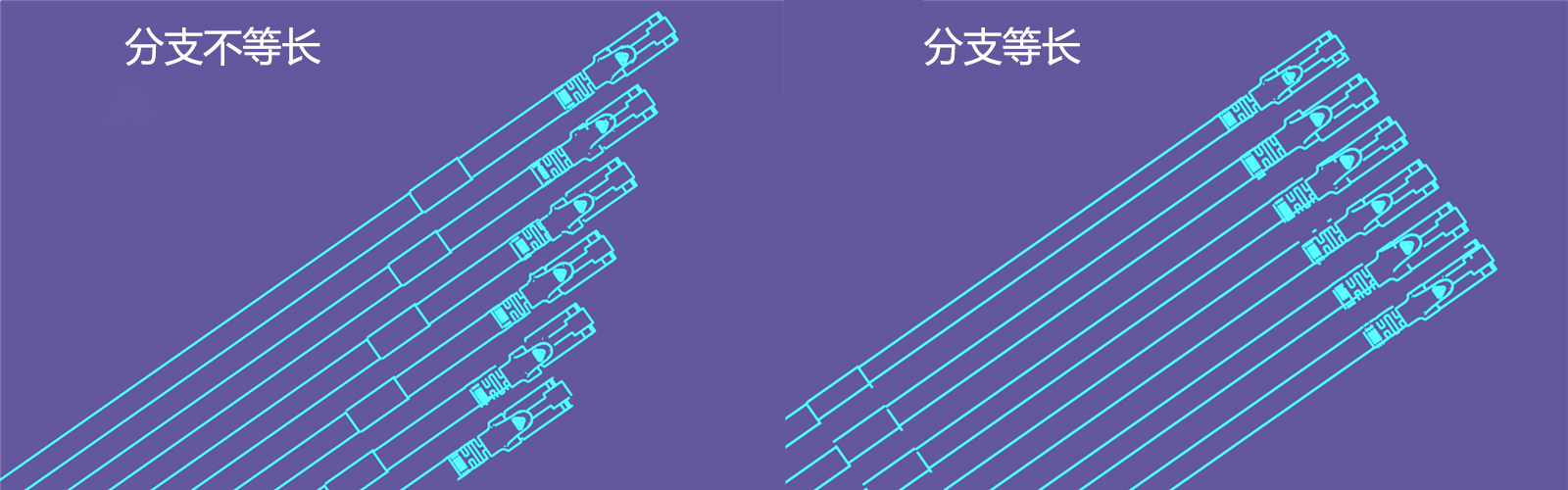

预端接主干铜缆两端的分支主要有两种结构类型，一种是分支等长的预端接主干铜缆，还有一种是分支不等长的预端接主干铜缆（如下图）。分支不等长的预端接主干铜缆的布线更整齐，但是在布线前应计算各个分支线缆的长度是否能满足布线需求。
预端接主干铜缆的长度

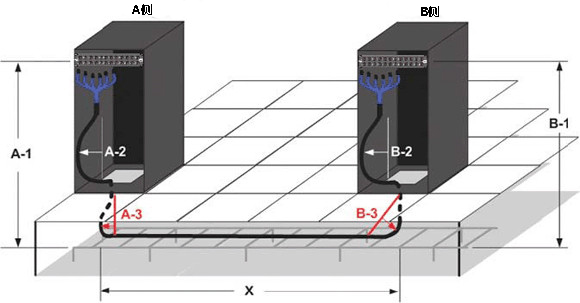

要想从预端接铜缆布线中获得较大的利益，线缆的长度是必要的考虑因素，包括分支线缆的长度。线缆长度是指接头到接头间的距离，分支线缆的长度是指分支点到终端接头的距离，在大多数情况下，分支线缆的长度达到3英尺即可。下面通过示意图的形式教你计算预端接主干铜缆的合适长度：
线缆长度=（A1+A2+A3）+ X +（B1+B2+B3）
其中：“X”是指水平距离“A1”是指A侧垂直距离“A2”是指A侧机柜内线缆的实际长度“A3”是指A侧线缆从地板上到机柜底部的距离“B1”是指B侧垂直距离“B2”是指B侧机柜内线缆的实际长度“B3”是指B侧线缆从地板上到机柜底部的距离。
