铜缆配线架是一种灵活有效的铜缆布线管理工具，在数据中心和机房内广泛使用，现在市场上有多种多样的铜缆配线架产品，例如屏蔽铜缆配线架和非屏蔽铜缆配线架、标准设计铜缆配线架和角型设计铜缆配线架等。那么，如何在众多铜缆配线架中选择出一款合适的产品呢？本教程将给出答案。
什么是铜缆配线架？
铜缆配线架是在局端对前端信息点进行管理的模块化设备，前端的信息点线缆进入设备间后首先进入配线架，并将线打在配线架的模块上，然后用跳线（RJ45接口）连接配线架与交换机。总体来说，配线架是用来进行管理的设备，例如如果不使用配线架直接将前端的信息点接入到交换机上，那么线缆一旦出现问题，就要面临重新布线。
铜缆配线架的种类
屏蔽配线架VS非屏蔽配线架
我们知道，铜缆有屏蔽和非屏蔽之分，管理铜缆的配线架也有屏蔽和非屏蔽两种类型，屏蔽配线架通常用在电磁干扰较强的环境，保护铜缆中的信号不受外部电源线的电磁干扰。理论上来讲，屏蔽线缆应和屏蔽配线架配对使用，非屏蔽线缆应和非屏蔽配线架配对使用。但在实际应用中，很多人都没有遵守这种原则，例如将屏蔽线缆和非屏蔽配线架一起使用，这种做法在有些情况下可取，但在一些情况下是绝对不可取的。
当你要将屏蔽线缆和非屏蔽配线架一起使用时，应考虑屏蔽线缆所处的环境。如果线缆周围并没有高功率电线，这时可以使用非屏蔽配线架；如果线缆周围有电焊机、高功率无线电发射机等电磁干扰较大的设备时，最好使用屏蔽配线架。此外，在1G网络中，我们既可以使用屏蔽配线架又可以使用非屏蔽配线架，而10G网络中只能使用屏蔽配线架。

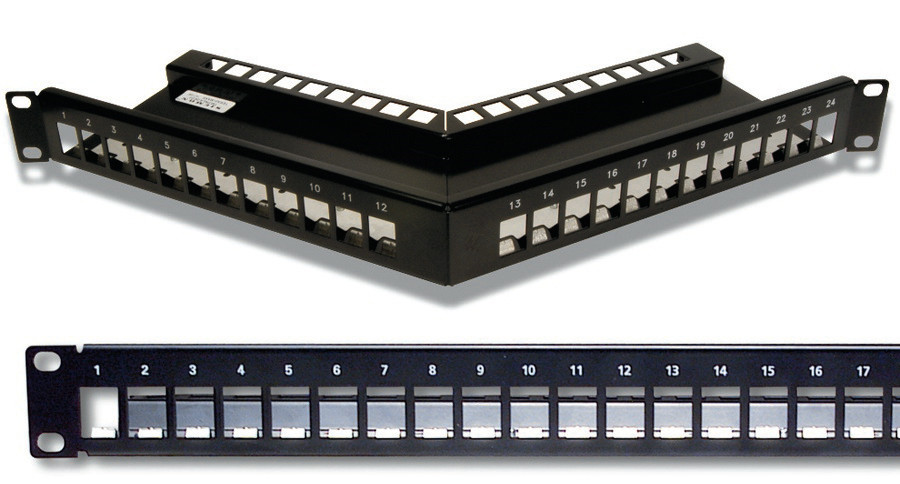

标准设计配线架VS角型设计配线架
从外观上看，铜缆配线架有标准设计配线架和角型设计配线架两种。标准设计的配线架用来帮助水平理线器将水平线缆路由到垂直理线器中；角型设计的配线架则允许线缆从配线架两侧出线，免去水平理线器，使水平线缆直接进入到垂直理线器。总的来说，角型设计配线架要比标准设计配线架更加节省机架/机柜空间，而且能提供更高密度的布线，但是使用角型设计配线架对机柜的宽度有要求，一般800mm宽的机架/机柜才能使用。
普通配线架VS高密度配线架
普通配线架一般是8口或12口的设计；高密度配线架一般是24口或48口的设计，适合用在空间有限的安装环境中。随着人们对带宽的需求越来越高，高密度配线架得到了广泛的应用，常用在快速以太网布线环境中用来节省空间。
使用铜缆铜缆配线架的好处
使用铜缆铜缆配线架的最大好处是方便管理和维护有线网络，例如铜缆铜缆配线架可以安装在空间狭小的区域内管理众多线缆，此外，由于铜缆铜缆配线架将所有的线缆都集中在一起，因此可以简化故障排除的过程。在实际应用中，铜缆铜缆配线架常用在电信设备间集中管理网络设备间的线缆，使布线系统的移动和改变更加便利。
铜缆铜缆配线架的安装
双绞线铜缆铜缆配线架中安装双绞线时，需要借助打线钳、110打线工具等将双绞线安全安装在铜缆铜缆配线架上；而在光纤铜缆铜缆配线架中安装光缆时，应注意不要损坏光缆，尤其是不要过度弯曲光缆。此外，使用一定的标签来记录铜缆铜缆配线架上各端口的信息也十分有必要，这能大大提高布线系统的管理和维护效率。
铜缆配线架解决方案
超五类铜缆和六类铜缆是现代铜网中的常用线缆，据此提供多种多样的超五类&六类铜缆配线架产品，满足您的不同需求。
| 超五类配线架 | 产品详情 | 六类配线架 | 产品详情 |
 |
24口 1U 19”Cat5e超五类非屏蔽(UTP) 直通型网络配线架 |  |
24口 1U19”Cat6六类非屏蔽(UTP)直通型网络配线架 |
 |
24 口 1U 19”Cat5e超五类屏蔽(STP) 直通型网络配线架 |  |
24口 1U19”Cat6六类屏蔽(STP) 直通型网络配线架 |
 |
48口 2U19”Cat6六类非屏蔽(UTP) 直通型网络配线架 |  |
48口 1U 19”Cat5e超五类非屏蔽(UTP) 直通型网络配线架 |
超五类铜缆配线架
超五类铜缆配线架符合TIA/EIA 568标准，由钢材制造，坚固耐用；每一个端口上都有标签标识，便于识别。我们的超五类铜缆配线架有6口、8口、12口、24口、48口可选，安装在标准机架或机柜上，有效管理线缆，节省空间。
六类铜缆配线架
六类铜缆配线架适合用在千兆以太网应用，符合TIA/EIA 568行业标准。我们的配线架产品前面板上都预装有标准110模块，方便您快速进行打线。此外，这些配线架产品有12口、24口、48口和96口可选。
结束语
选择一款合适的铜缆配线架产品不仅会帮助您节省投入和运营成本，而且能保证网络的良好性能。
