随着40G和100G网络需求的不断增长，数据中心和IT经理必须考虑最前沿的布线方案和连接标准。令我们惊讶的是，虽然40G光模块和100G光模块的应用十分广泛，但绝大多数数据中心网络并没有将10G设备全部更换成40G或100G设备，相反，大多数情况下10G、40G和100G会在同一网络中并存。那么如何在同一网络中部署10G/40G和100G
QSFP+40G转10G
如图所示，网络升级后的40G交换机需要使用1×24芯转3×8芯MTP主干光纤跳线来与现有的10G服务器连接。在交换机上，24芯光纤配线盒可以和24芯主干光纤跳线相连，并且支持三个40G端口（QSFP 8光纤）。在服务器机架中，每个40G端口都可以实现10G LC连接，以便于支持服务器的部署。
注意：在这种网络结构中，如果您现有12芯MTP主干光纤跳线，那么您可以使用2个12芯MTP光纤配线盒来连接3×8芯 MTP主干光纤跳线，而不是重新部署24芯MTP主干光纤跳线。然而，如果您的网络应用比较复杂，那么建议直接使用24芯MTP主干光纤跳线则更便于您顺利实现网络升级。
CFP2 100G端口（10×10）

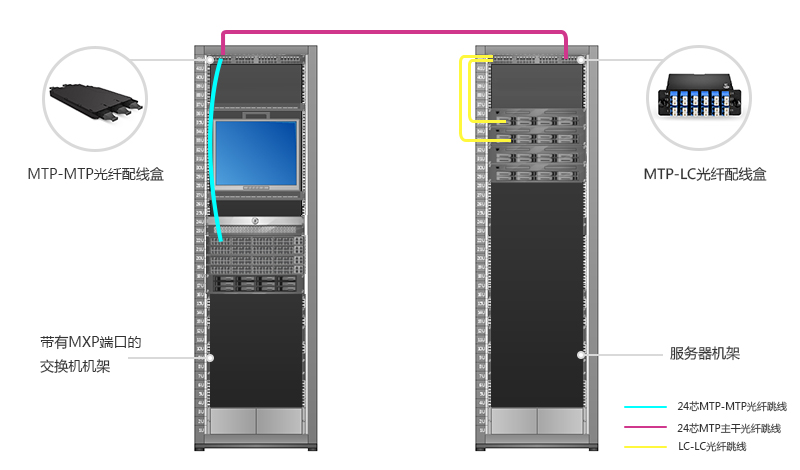

与前面的示例一样，下图也展示了现有的10G服务器的类似情况，但它是在交换机上使用100Gbase-SR10端口，这时候需要一个24芯光纤连接器来连接10×10光模块端口。需要注意的是，这里不使用8芯光纤跳线来连接，而是使用24芯MTP主干光纤跳线将交换机与机架顶部的光纤配线盒相连。24芯MTP主干光纤跳线可以连接交换机和服务器机架，而服务器机架顶部的MTP光纤配线盒可以将100G端口转换为10个带有LC连接器的10G端口。
注意：如图所示，在这种情况下，如果您已经有两根12芯MTP主干光纤跳线，则可以使用具有12端口的MTP适配器面板，然后使用2×12芯转1×24芯的MTP主干光纤跳线在交换机上建立相同的通道。
重新部署40G/100G网络

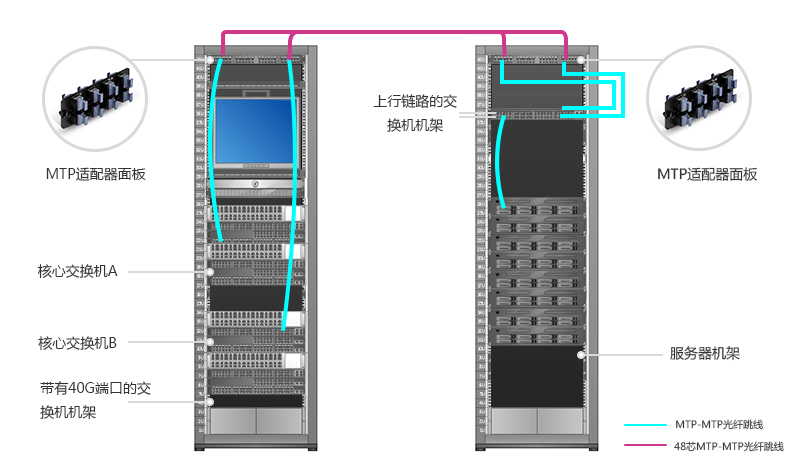

下图中是一个重新部署40G和100G网络的示例。在光纤通道中没有任何10G交换机的情况下，可以使用40G/100G即开即用，该方法适用于核心交换机的40G或100G端口以及ToR交换机的40G上行链路中。此外，每个机架顶部可以使用MTP适配器面板，所有8芯光纤跳线都可以实现QSFP+端口与QSFP+端口之间的连接。
注意：在这种网络结构中，我们可以使用24芯光纤跳线和40G端口相连，也可以在每条支路上都配上8芯光纤跳线，这样可以让每个40G或100G端口都有8芯光纤，如上图所示。此外，这种部署方式有效避免了12芯MTP主干光纤跳线的使用。
结束语
通常来说，网络升级需要拆除之前的布线结构并重新布线，但是在同一个网络中同时部署10G、40G和100G可以有效避免昂贵的网络升级费用。
