光缆种类繁多,不同光缆之间的材质、结构、用途也有所差异,为了便于区分和使用,人们对光缆进行了统一编码。本文将对光缆的这一编码进行深入解读,带你探寻光缆的世界。
光缆型号一般由六部分组成,即:分类、加强构件、光缆结构特性、护套、外护层、光纤。
第一部分表示光纤的分类型号
GY | 通信用室外(野外)光缆 | 外包装厚重,耐压、耐腐蚀、抗拉性强,适用于室外建筑物之间以及远程网络之间的互联,传输距离较长 |
GJ | 通信用室(局)内光缆 | 抗弯曲、耐火阻燃、柔软性强,适用于建筑物内的通信设备,传输距离较短 |
GH | 通信用海底光缆 | 不需要挖坑道或用支架支撑,投资少、建设速度快,受自然环境和人类活动的干扰小,保密性好,安全稳定,多用于长距离国际传输 |
GT | 通信用特殊光缆 | 有色散位移光纤、非零色散光纤、色散平坦光纤等类型,包括除其他分类外所有作特殊用途的光缆 |
GS | 通信用设备内光缆 | 采用金属重型加强构件的材质及光纤松套被覆结构,适用于设备内布放。 |
MG | 煤矿用光缆 | 增设阻燃、防鼠特性,适用于煤矿、金矿、铁矿定矿山场合 |
GW | 通信用无金属光缆 | 非金属材料制成,主要用于有强电磁影响和雷电多发等地区 |
GR | 通信用软光缆 | 外径较小、柔软性好、易于弯曲,适用于室内或空间较小的场合,应用于光连接器、FTTH、传感等领域。 |
第一部分与第二部分之间表示加强件(加强芯)的代号
无 | 金属加强构件 | 用金属、非金属、金属重型三种不同材料对光缆进行加强构件,增强光缆的抗拉强度,提高光缆的机械性能。 |
F | 非金属加强构件 | |
G | 金属重型加强构件 |
(例如:GYTA:金属加强芯;GYFTA:非金属加强芯)。
第二部分代表结构特征代号
光缆的结构特征应表示出缆芯的主要类型和光缆的派生结构,当光缆型式有几个结构特征需要注明时,可用组合代号表示。
D | 光纤带结构 | 把光纤单元放入大套管中。体积小,空间利用率高,可容纳大量光纤,每个单元的接续可一次完成 |
无 | 层绞式结构 | 采用双向层绞技术,全截面阻水,光纤附加衰减近乎于零,环境性能优良。适用于长途通信、局间通信机对防潮、防鼠要求较高的场合 |
S | 光纤松套被覆结构 | 多根光纤以自由状态填充在套管内,由多根光纤、纤膏、PBT松套层构成,主要用于室外敷设。 |
J | 光纤紧套被覆结构 | 由光纤和表面的PVC紧套层构成,形成紧套纤,柔软、易剥离,一般用于室内光缆或特种光缆 |
X | 中心管式结构 | 将松套管作为缆芯,光缆的加强构件在松套管的周围。直径小、重量轻、容易敷设 |
G | 骨架式结构 | 能够取出所需光纤,与接入光缆进行对接,抗侧压性能好,可以很好地保护光纤 |
B | 扁平结构 | 扁平电缆,线芯采用软结构,确保电缆柔软性,相对厚度薄,体积小,连接简单,拆卸方便,适用于电器设备中的数据传输或动力传输 |
T | 填充式结构 | 对光纤内部进行填充,保持电缆外形的圆整,起到防火、防水、抗压等作用 |
Z | 阻燃结构 | 延缓火焰沿着电缆蔓延使火灾不致扩大。成本较低,可以避免因电缆着火延燃造成的重大灾害,提高电缆线路的防火水平 |
C | 自承式结构 | 光纤传输损耗小、色散低,为非金属结构、重量轻、敷设方便,抗电磁干扰强,具有优良的机械性能和环境性能,适用于高压输电线路 |
第三部分代表护层代号
L | 铝 |
不同类型的光缆护层材料有所差异,起到保护缆芯,免受外界机械作用和环境条件的影响。 |
G | 钢 | |
Q | 铅 | |
Y | 聚乙烯护层 | |
W | 夹带钢丝钢-聚乙烯粘结护层 | |
A | 铝-聚乙烯粘结护层 | |
S | 钢-聚乙烯粘结护层 | |
V | 聚氯乙烯护套 | |
F | 氟塑料 | |
U | 聚氨酯 | |
E | 聚酯弹性体 |
第四、五部分由两组数字组成,第一组表示铠装层,可以是一位或两位数字;第二组表示涂覆层,是一位数字。
铠装层代号
0 | 无铠装 |
在产品最外部加装一层金属保护,保护内部的效用层在运输和安装时不受损坏 |
2 | 双钢带 | |
3 | 细圆钢丝 | |
4 | 粗圆钢丝 | |
5 | 皱纹钢带 | |
6 | 双层圆钢丝 | |
23 | 绕包钢带铠装聚乙烯护套 | |
33 | 细钢丝绕包铠装聚乙烯护套 | |
53 | 皱纹钢带纵包铠装聚乙烯护套 | |
333 | 双层细钢丝绕包铠装聚乙烯护套 | |
44 | 双层粗圆钢丝 |
涂覆层代号
1 | 纤维外护套 |
光纤最外层材料,保护光纤不受水汽侵蚀和机械擦伤,增加光纤的柔韧性 |
2 | 聚氯乙烯护套 | |
3 | 聚乙烯护套 | |
4 | 聚乙烯护套加敷尼龙护套 | |
5 | 聚乙烯管 |
第六部分表示光缆规格型号
A | 多模光纤 | 可传输多种模式,色散、损耗较大,适用于中短距离和小容量的光纤通信系统 |
B | 单模光纤 | 色散小,只能传输一种模式,适用于远距离传输 |
为了更好地理解光缆型号,我们给出了以下具体应用:
名称 | 型号 | 结构特点 | 敷设方式 | 结构图 |

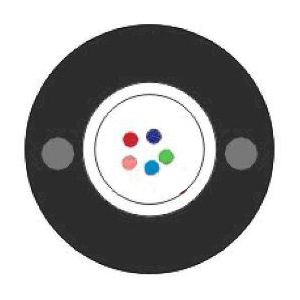

中心管式光缆 | GYXTY | 室外通信用、金属加强构件、中心管、全填充、夹带加强件聚乙烯护套光缆 | 架空、农话 | |

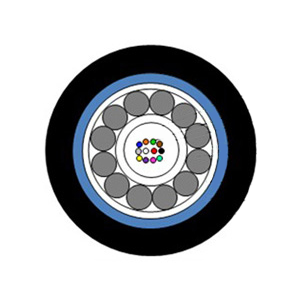

中心管式光缆 | GYXTS | 室外通信用、金属加强构件、中心管、全填充、钢-聚乙烯粘结护套光缆 | 架空、农话 | |

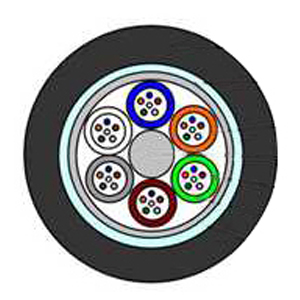

层绞式光缆 | GYTA | 室外通信用、金属加强构件、松套层绞、全填充、铝-聚乙烯粘结护套光缆 | 架空、管道 | |

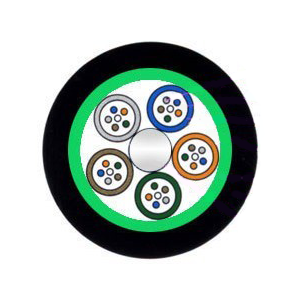

层绞式光缆 | GYTS | 室外通信用、金属加强构件、松套层绞、全填充、钢-聚乙烯粘结护套光缆 | 架空、管道、也可直埋 | |

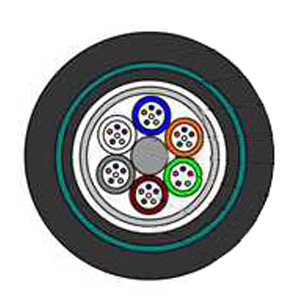

层绞式光缆 | GYTA53 | 室外通信用、金属加强构件、松套层绞、全填充、铝-聚乙烯粘结护套、皱纹钢带铠装聚乙烯外护层光缆 | 直埋 | |

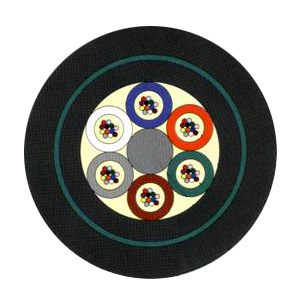

层绞式光缆 | GYTY53 | 室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、皱纹钢带铠装聚乙烯外护层光缆 | 直埋 | |
非金属光缆 | GYFTY | 室外用、非金属加强构件、光纤带、全填充、聚乙烯护层光缆 | 架空、高压电感应区域 | |
非金属光缆 | GYFTY03 | 室外通信用、非金属加强构件、松套层绞、全填充、无铠装、聚乙烯套光缆 | 加空、槽道、高压电感应区域 | |

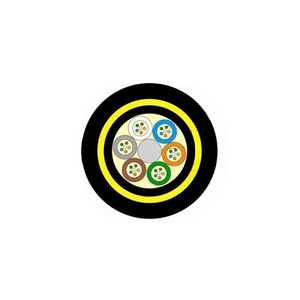

非金属光缆 | GYFTCY | 室外用、非金属加强构件、松套层绞、全填充、自承式聚乙烯护层光缆 | 自承悬挂于杆塔上 | |

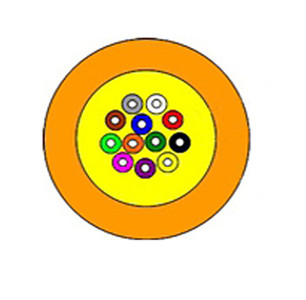

室内光缆 | GJFJV | 室内通信用、非金属加强件、紧套光纤、聚乙烯护层光缆 | 室内尾纤或跳线 | |

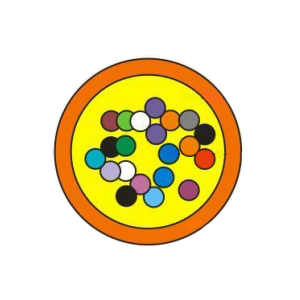

室内光缆 | GJFJZY | 室内通信用、非金属加强件、紧套光纤、阻燃聚烯烃护层光缆 | 室内尾纤或跳线 |
