10G网络能够完成到40G网络的升级，很明显的10G SFP+光模块是可以和40G QSFP+光模块相连接的，本文将主要为大家讲解这两种光模块之间不同的互连方案。
首先我们要对这两种光模块有一个清楚的认识，通过下面的介绍来了解它们。
40G QSFP+光模块是什么？
40G QSFP+光模块通常在8芯并行光纤上使用，它的接口类型是MTP。
10G SFP+光模块
10G SFP+光模块一般使用在双纤双工链路中，它的接口类型为LC，通常要实现10G到40G的传输需要4个10G SFP+光模块和1个40G QSFP+光模块并行。
40G QSFP+光模块和10G SFP+光模块互连的应用场景有哪些？
常见的可以应用到下列场景中，但不仅仅是下面列出的这几项：
如果一个接入层的交换机只有QSFP+的端口，但是又有SFP+端口的服务器需要接入； 如果需要新增交换机部署层，带有QSFP+上行端口要与现有的SFP+端口交换机进行连接； 如果遇到一个较高密度的应用，有可能需要进行转换，我们都知道一个10G SFP+的板卡可支持48端口，40G QSFP+的板卡可支持36端口,相当于在占用的空间的前提下，一个40G板卡上的端口等效于144（36×4）个10G板卡上的端口。
40G QSFP+光模块和10G SFP+光模块互连的解决方案
1、直连解决方案

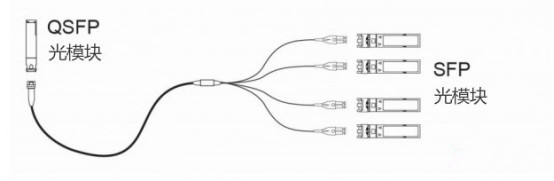

当40G并行QSFP+光模块要和4个10G SFP+光模块直连时，我们要用到1根8芯MTP转LC光纤跳线，同时还需要四个LC双工连接器，这种直连方案一般适合在短距离传输中使用。
2、互联解决方案

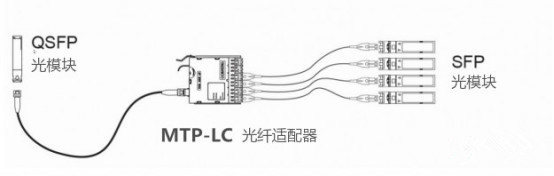

（1）使用光纤配线盒将4个SFP+光模块和1个QSFP+光模块组合到一起，在光纤配线盒与QSFP+光模块之间使用MTP-LC光纤跳线；光纤配线盒与SFP+光模块则通过LC双工跳线完成。这种解决方式一般用于短距离的传输，方便进行维护，光纤配线盒的LC端口没有完全的利用起来，降低了布线密度。
（2）如果不采用光纤配线盒，光纤跳线由8芯光纤所代替，光纤配线盒变成了LC光纤适配器面板。这种解决方案能够提高布线密度，使LC-LC适配器面板上的每个端口都能够得到有效的利用，然后由LC双纤跳线完成与10G端口的连接。这种方案适合于布线的空间比较小的时候。
互联的解决方案远远不止这两种，这里不做一一介绍。
3、交叉解决方案

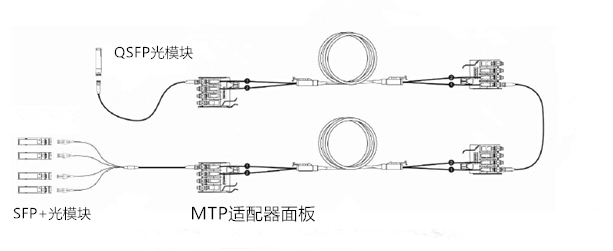

使用MTP主干光纤进行连接，这个解决方案允许所有硬件设备在一个位置,通常是主分布区(MDA)。它的缺点是,所有的MTP主干光纤没有得到充分利用，并且，SFP+光模块的端口必须位于相同的底盘而失去了灵活性。
所有的互联解决方案都可以应用到交叉解决方案中。
