什么是时钟数据恢复CDR?

一、CDR组成及工作原理(基于NRZ信号)

随着光通讯的发展,信号的传输速率也越老越高,为了保证信号传输的质量,传输之后尽量减小失真,引入了CDR的技术,将信号在接收端再生出来。CDR: 时钟数据恢复(Clock Data Recovery)。时钟数据恢复主要完成两个工作,一个是时钟恢复,一个是数据重定时,也就是数据的恢复。时钟恢复主要是从接收到的 NRZ码中将嵌入在数据中的时钟信息提取出来。通常 CDR 是一个有振荡器的反馈环路,通过环路调节振荡时钟的相位来跟踪输入数据中的嵌入时钟。为了找到时钟信息,一般采取的办法是边沿检测技术。为了确定最终的采样时钟相位,CDR 中还必须有相位误差检测电路。

数据经过CDR恢复的时钟再生以后,变成理想信号。这个时钟是怎么恢复出来的,这个也就是CDR的核心部分,即锁相环PLL。

锁相环 :由鉴相器(PD)、低通滤波器和压控振荡器(VCO)组成。

时钟数据恢复CDR

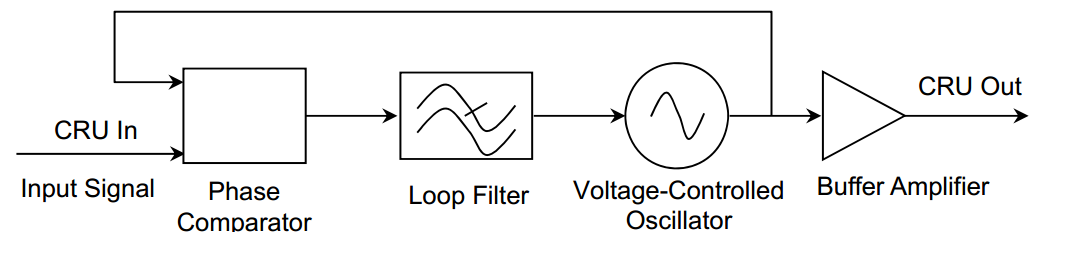

图1:锁相环

鉴相器PD(phase detector / phase comparator)有两个输入,分别是数据输入信号和压控振荡器VCO的输出时钟信号,在二者相位差(或频率差)不是很大的情况下,鉴相器PD的输出与输入数据和内部时钟之间的相位差成正比的电压。鉴相器PD的输出为模拟信号,其通过低通滤波器的积分,以电压的形式进入压控振荡器VCO,压控振荡器VCO的输出频率是随其输入电压的改变而改变。

由于其反馈特性,锁相环将误差电压驱动为零,将恢复的时钟对准输入数据眼的中心进行重定时。以电压的形式控制VCO的输出频率,这个过程就是一个电压反馈回路:

1)当时钟频率低于输入信号频率时,电压越来越大(PWM占空比增大,高电平占比增多),VCO输出频率提高,时钟加快;

2)当时钟频率高于输入信号时候,电压越来越小(PWM占空比减小,低电平占比增多),VCO输出频率减小,时钟减慢;

通过以上两个过程,实现动态平衡,最终VCO输出的频率锁定(等于)输入信号的频率。

PLL实际上是一负反馈系统,只要输入信号在正常范围内,输出信号在"一定时间"内都能跟上。输入信号发生变化后,输出信号跟踪输入信号的过程称之为捕获。输出信号跟踪完毕时称之为锁定(Lock);输入信号变化过快导致输出信号无法跟踪时称为失锁(Loss of lock)。

利用本地产生的时钟对数据采样,判断数据bit的边沿,用过PLL(锁相环)将时钟边沿与其对其,从而实现与数据同频同相色时钟恢复;然后利用时钟对输入数据进行采样,使其实现最高的输入信噪比,把采样结果作为已恢复数据输出。

二、PAM4的CDR

PAM4 CDR相对于NRZ信号的CDR而言,其基本原理差不多,都是依据PLL实现时钟锁定,但其设计难度增大很多,体现在: 首先,高速多幅度信号的量化,PAM4 信号与 NRZ 信号相比,对信噪比和电路的线性度要求很高,在对 PAM4 信号进行量化时,需要 3个阈值,由于每级信号间的幅度降低为NRZ 信号的三分之一,那么对于阈值的偏差容限也降低了很多,如何准确地选择合适的阈值是一个难点。此外,由于PAM4 信号具有确定性抖动,对于高速信号而言,采样时钟的窗口变小,对时钟抖动的要求提高,增加了时钟链路的设计难度。其次,PAM4 信号中多种幅度转换类型下的时钟和数据对齐。PAM4 信号跳变发生在LEVEL0、LEVEL1、LEVEL2、LEVEL3之间的12种电平转换模式,远多于 NRZ 信号的2 种(一个上升沿和一个下降沿),在进行时钟数据边沿对齐时,其复杂度会增大很多。

时钟数据恢复CDR

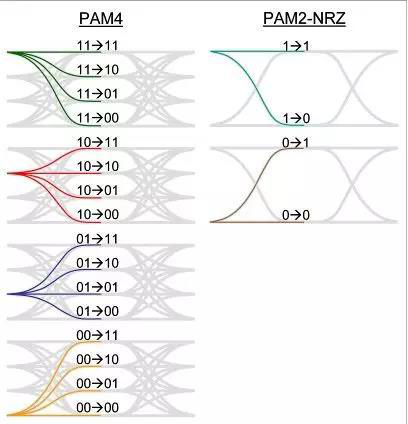

图2:PAM4和NRZ眼图

PMA4 CDR的时钟提取和数据恢复,下图为PAM4 CDR结构。

时钟数据恢复CDR

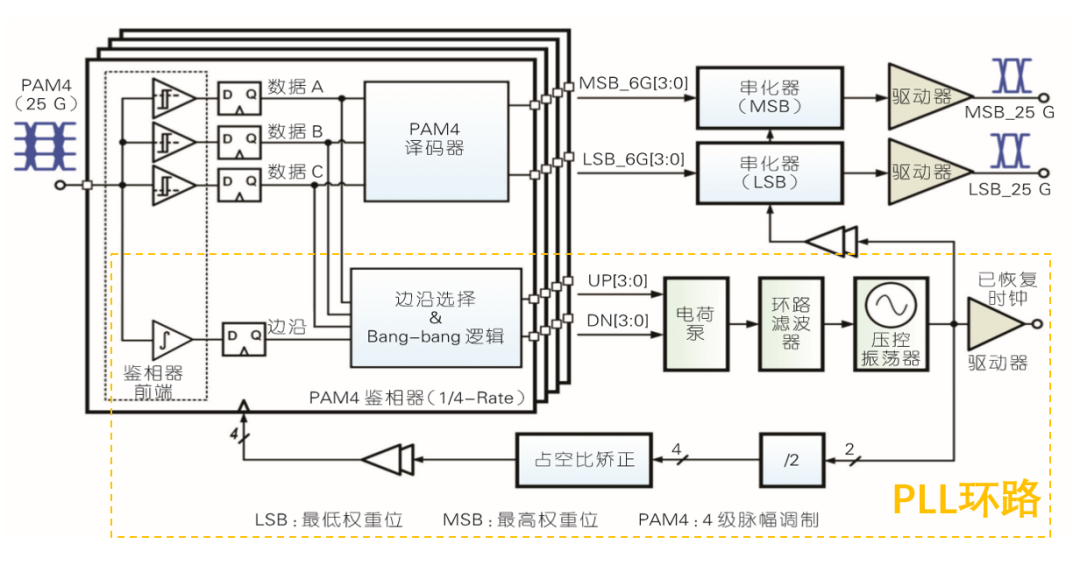

图3:PAM4 CDR结构

1、PAM4的时钟提取

1)串并转换,将25 GBaud的PAM4信号转成4路并行的6.25 GBaud PAM4信号,并行化的好处是降低每路的波特率(速率),让PLL更容易捕捉频率和相位,也会获得更好的抖动性能。

2)PD的核心部分是其前端电路 (PD-FE),它由并行的3 条数据通路和1条边沿通路构成,而每条通路均包含了1个判决器。PD-FE中除3位判决器之外通过一种新型的积分器,用来实现前述相邻数据的积分,并据此给出调节时钟相位的超前(DN) /滞后(UP)信号,进而控制锁相环路中的CP对环路滤波器(LPF)充放电流,闭环调节时钟相位。

2、PAM4的数据恢复

1) NRZ的数据恢复比较简单,只有一个判决门限,判决门限之下,恢复的数据就是0,判决门限之上,恢复的数据就是1。而PAM4需要有3个判决门限电平,分别是Thres+,0,Thres-。经过判决后,就知道信号是+3电平,+1电平,-1电平还是-3电平,再经过PAM4译码器,形成2路NRZ的MSB和LSB。

2) 2路MSB和LSB分别进行串行处理,得到两路25Gb/s NRZ的MSB和LSB。

3)  MSB和LSB再经过一个Combiner合成一路25GBuad PAM4信号,从而完成了数据恢复。

三、CDR的应用

采用时钟与数据恢复(CDR)电路从高损耗的信号里恢复出高质量的数据,再通过驱动电路将数据加载到光波上。在电-光转换接口,高速串行电信号经过高损耗电路板导致信号质量严重下降,通过 PAM4 CDR 对信号进行恢复,得到低抖动的时钟和数据。在光-电转换接口,由于电光调制器的插入损耗及光纤传输损耗等,光电探测器接收到的有损信号同样需要 CDR 进行数据恢复。在使用CDR时,需要注意以下几点:

1)CDR的工作都是有一定的频率范围的,CDR在此频率范围是处于正常工作的状态,但是因为这个频率是由内部晶振的部分倍频而来,所以在CDR 工作的频率的整数分频倍,如果设置CDR auto bypass ,CDR 也是会处于锁定的工作状态。

2) CDR的恢复能力是比较强的,在CDR之前的眼图完全没有辨识度的情况下,CDR也是能够恢复的,所以就存在着一种情况,噪声比较大的时候,CDR也有可能从噪声中恢复出时钟进行锁定。

3) CDR的另一个重要的指标就是锁相环的带宽,带宽宽,信号越容易锁定,输入抖动容限大,但是输出抖动也会大;带宽窄,输出抖动小,但是信号输入抖动容限小,容易失锁。
